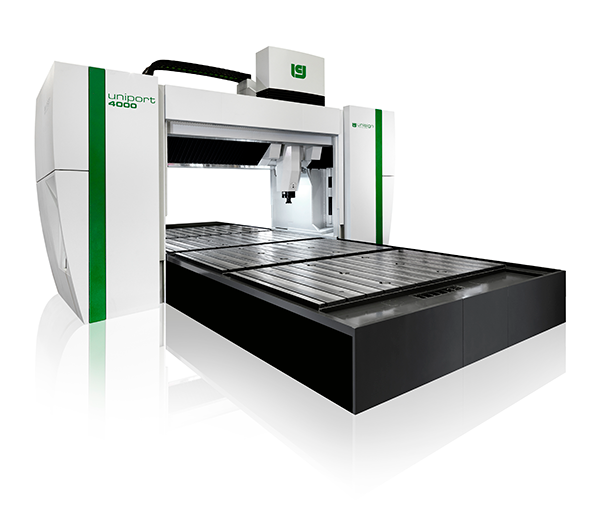

Uniport4000

旅行的桥梁机械中心

Uniport4000

快速
加工
大型扁
平零部件

工作台尺寸大、成本低,行业领先

灵活通用

对金属加工行业中的代工生产制造商而言,灵活性是极其重要的。这使得Uniport 4000龙门式加工机床成为多种加工应用的理想之选,尤其是大型和相对扁平的零部件的加工。这款结构紧凑的移动桥式数控加工中心是我们产品系列中最小的门式机床,带有固定机座和移动桥架。刚性结构和双横梁确保了机床的高稳定性。可选功能包括用于摇摆加工的分隔工作区,用于高速切削的超高速主轴,以及更多刀位。


优点

  • 定制
  • 动态特性
  • 方便监控

定制

Uniport 4000可定制,如通过加装定制夹具及旋转工作台可满足多种不同要求。就工作台尺寸与成本的性价比而言,这款机床在行业中首屈一指。这意味着,我们针对客户提供的所有特定解决方案都是物超所值的。每一台机床均基于成熟可靠的Unisign技术,而背后则有40多年的经验支持。

动态特性

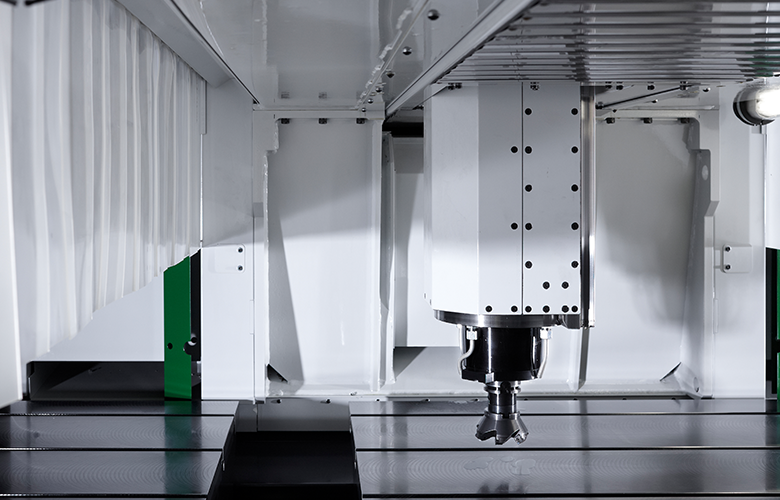

36kW主轴转速高达12.000 rpm(可选转速:16,000 rpm)主轴采用闭环冷却,具有很高的热稳定性。机床Y轴具有双横梁结构保证了较高的刚性。可在两侧加装电子同步X轴传动装置以进一步增加刚性。大Y轴的工作区可扩展至3500mm。

方便监控

Uniport 4000采用开放式床身设计,提供了绝佳的切屑流以及良好的可见性,有助于对加工过程进行监控。机床标配39刀位链式刀库,可以实现自动换刀。

技术规格

Uniport 4000有两种主轴配置,功率为36kW,转速有12,000 rpm 或 16,000 rpm两种。主轴配备HSK63或ISO40接口。

  • 工作区
  • 主轴
  • 其他
  • 附件

工作区

  • X轴
    2000 - 20,000+ mm
  • Y轴
    1000 - 3500 mm
  • Z轴
    500 mm
  • 垂直净空
    610 mm
  • 立柱间距
    1050 - 3550 mm

主轴

  • 直接驱动主轴
    36/58 kW
    12,000/16,000 min-1
    180 / 135 Nm

其他

  • 刀具
  • 锥柄尺寸
    HSK63A / SK40
  • 刀位数
    # 39/78
  • 换刀时间
    8秒
  • 速度
  • 快速移动
    高达40,000 mm/分
  • 进给速率
    5 - 高达40,000 mm/分

附件

  • 线性光栅尺
    o
  • 钟摆模式(双工位)
    o
  • 通过激光测量刀具及断刀情况
    o
  • 西门子 / 海德汉
    o

机床应用

  • 航空航天
  • 一般机械加工
  • 石油和天然气
  • 能源
  • 卡车
  • 火车

航空航天业是市场中切屑去除率要求最高的行业之一,航空航天业需要高速加工机床。Unipent4000 和 Unipro5000正是这种需求环境下理想的批量生产机床,其铝材去除率达到了每分钟10升之巨,同时保持了最高的精度。对于超大零件或引擎零部件,Uniport6000-HV、Uniport7000、Unicom6000 和 Unicom7000这几种机床提供了最佳解决方案。

航空航天应用

了解更多

在Unisign,我们明白,客户不只是在购买机床,而是在购买一种工艺。并且,单件价格是关键。因此,对于一般应用,我们提供材料去除率高的大扭矩机床,包括5轴和5面加工机床,可选装移动工作台或托盘化,这取决于可用占地面积有多大。

一般机械加工应用

了解更多

石油和天然气行业用的泵和阀门带有密封件、垫片和法兰,要求能进行螺旋槽及椭圆锥形偏心车削等加工,是加工极为复杂的零部件。Unisign的加工中心自动化程度高,配有专门设计的软件,是一种独有的解决方案,能铣削其他机床无法铣削的零件。

应用于石油和天然气

了解更多

重型车削、铣削和钻孔正是 (风力)涡轮机等产能设备零部件生产的特性。因此,您需要的是一台能负重的机床。铣-车加工中心,如Unicom6000, 7000 以及 Uniport7000-MTC,或多功能加工中心Uniport6000 和 7000是生产此类具有苛刻要求零件的理想解决方案。

能源应用

了解更多

每年采用Unisign机床加工的卡车前轴超过一百万根。公正地说,我们了解我们正在谈论的运用于卡车制造业的这些应用。通过引入具有两个强大主轴的机床——Unitwin6000,我们建立了世界领先地位。质量的改善和周期时间的降低是惊人的!

卡车应用

了解更多

从转向架到车轮,从焊接准备到轮架加工的方方面面,Unisign有全能型机床,如Univers6000、Uniport6000和 Uniport7000。这些移动柱式加工中心和龙门式加工中心是机床项目的一部分,其设计旨在提供极高的加工能力和动态、快速加速以及宽大的工作区域。

火车应用

了解更多

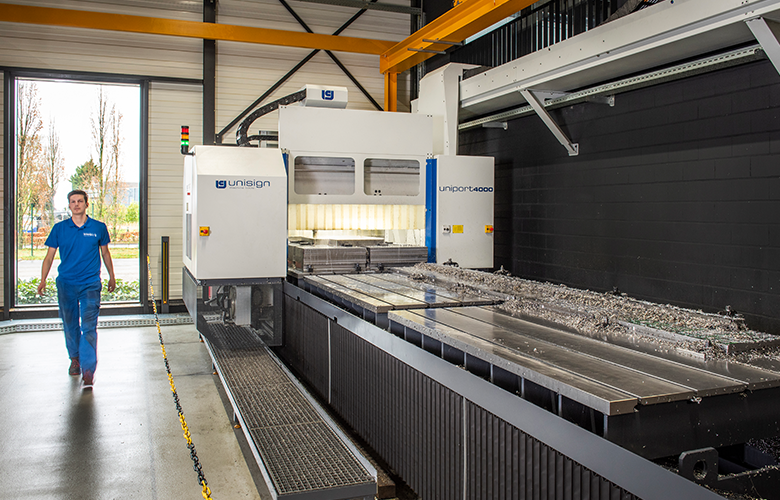

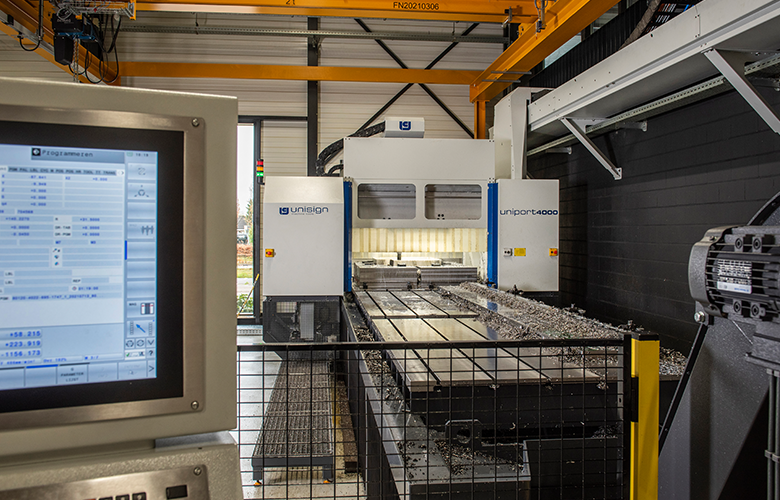

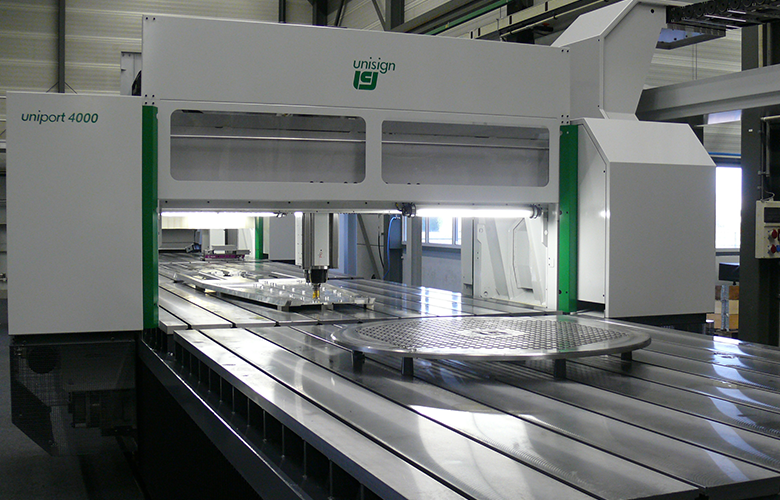

相册
