UNIPORT6000-HV

五轴龙门加工中心

Uniport6000-HV

极端加
工角度

可同时
五轴加工

真正具有灵活性

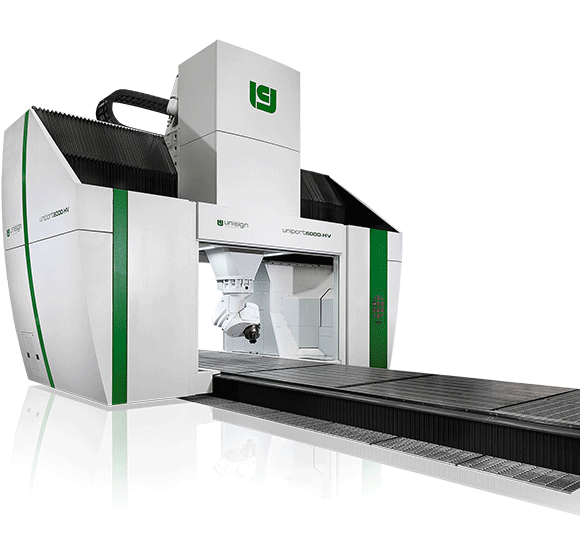

Uniport 6000的卧式/立式变换功能,对于大型零部件5轴加工来说,是真正的节省成本的选择。除了它极宽的立柱间距外,Uniport 6000还有一个倾斜盘旋馈入头。其行程角度为100°,可从垂直面转为比水平角度还多10°。这样,即使是应付最极端的加工角度也不在话下。如果您寻觅的是一台具有高度灵活性的机床,这台具有出色性价比的紧凑型门式机床将是您的不二之选。


优点

  • 经济适用的性能
  • 任何角度
  • 全可见

经济适用的性能

Uniport 6000-HV采用2轴式万能头,具有诸多生产效率方面的特性,使其成为真正灵活的加工中心。其不同之处在于,它具有很大的水平和垂直开口,使其成为可以加工极大零件的紧凑型门式机床。这样,经济适用的解决方案就转化为了惊人的性价比。

任何角度

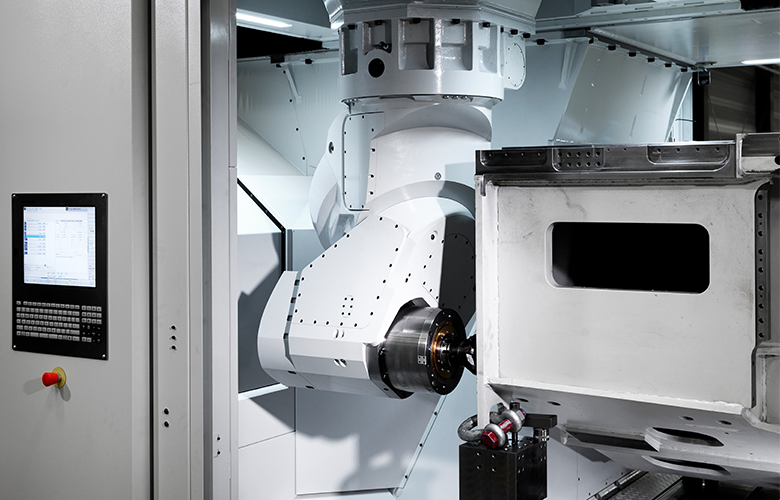

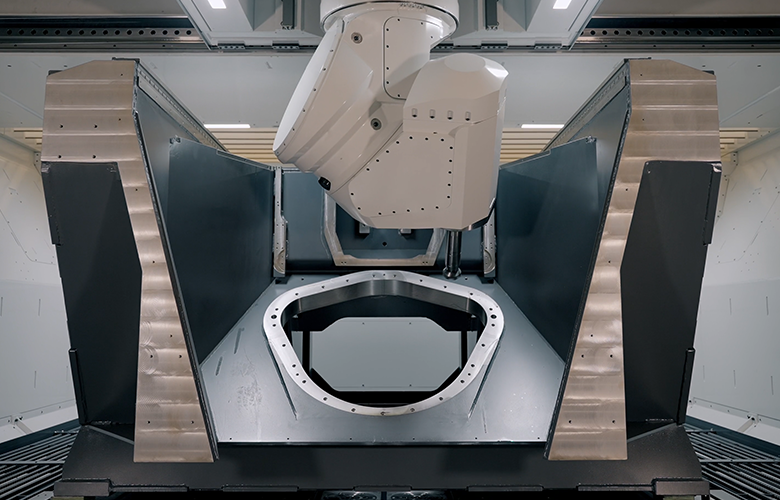

这台机床具有2轴加工头以及横向拖板结构,可以无限制地加工任何角度或平面。这是一个利用成熟技术开发的深思熟虑的概念。对持续变化B轴和C轴的传动装置进行冷却,以提高热性能,保持精确的定位精度。高速电机主轴和快速移动(40,000mm/分)功能,使其具有出色的动作特性。

全可见

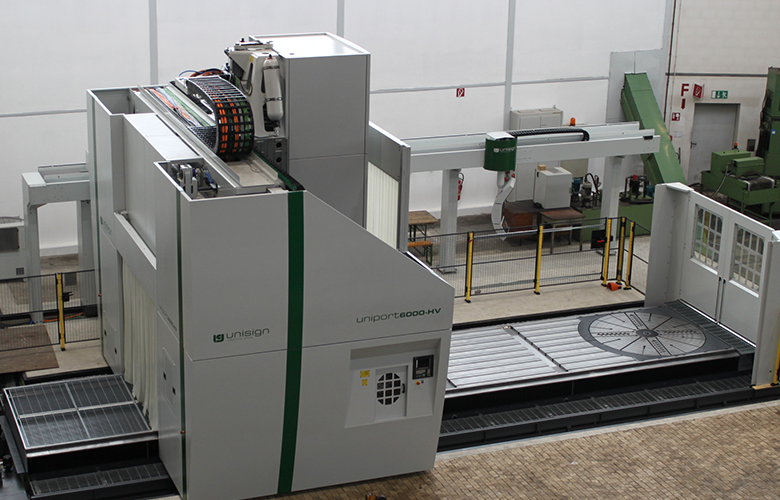

Uniport 6000-HV 集成了一个移动平台,操作室固定在右手立柱处。这使得操作人员能安全地随着机床移动,保持加工过程完全可见。需要更换工件时,较低的台阶使上到工作台变得极为容易。工作区也是灵活的,对于一个大型工件,可选择使用整个空间,或当采用钟摆加工时,用隔板将两个工位隔开。

技术规格

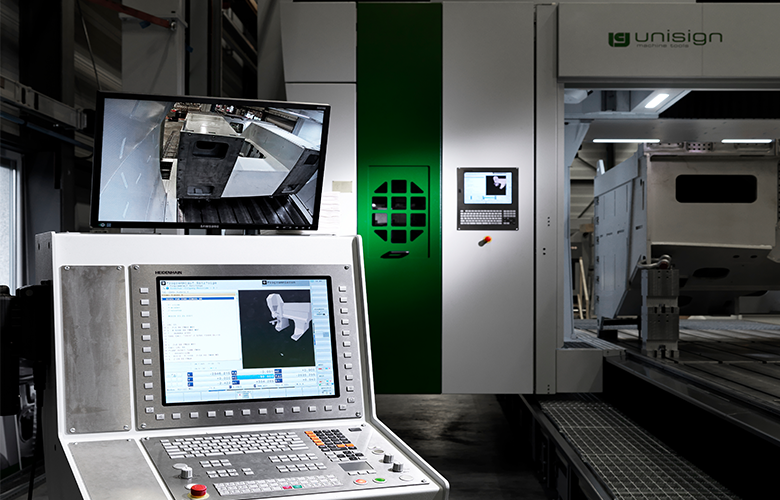

Uniport 6000-HV 在两侧有切屑传送带,并配有HSK100-A或ISO50(选配)刀具系统,以及主轴自动换刀功能。其他增强配置包括工作区中的摄像头系统,以及安装在控制面板上的显示器,还有去除工作区中灰尘、气体和蒸汽的过滤器。

  • 工作区
  • 主轴
  • 其他
  • 附件

工作区

  • X轴
    4000 - 20,000+ mm
  • Y轴
    2500 - 6000 mm
  • Z轴
    1500 / 1800 mm
  • 垂直净空
    1700 / 2000 mm
  • 主轴头至工作台垂直位置的距离
    200 - 2000 mm
  • 主轴头至工作台水平位置的距离
    190 - 1950 mm
  • 立柱间距
    1500 - 4000 mm

主轴

  • 带电主轴的两轴万能附、头
    63/82 kW
    8000/15,000 min-1
    550/391 Nm
  • B轴
    ±110
  • C轴
    ±185

其他

  • 刀具
  • 锥柄尺寸
    HSK100A
  • 刀位数
    # 38-159
  • 换刀时间
    12秒
  • 速度
  • 快速移动
    40,000 mm/min
  • 进给速率
    5-40,000 mm/min
  • B轴和C轴速度
    15,000 min-1

附件

  • 操作人员平台
    o
  • 钟摆模式
    o
  • 通过激光测量刀具及断刀情况
    o
  • 西门子 / 海德汉
    o

机床应用

  • 航空航天
  • 一般机械加工
  • 石油和天然气
  • 能源
  • 卡车
  • 火车

航空航天业是市场中切屑去除率要求最高的行业之一,航空航天业需要高速加工机床。Unipent4000 和 Unipro5000正是这种需求环境下理想的批量生产机床,其铝材去除率达到了每分钟10升之巨,同时保持了最高的精度。对于超大零件或引擎零部件,Uniport6000-HV、Uniport7000、Unicom6000 和 Unicom7000这几种机床提供了最佳解决方案。

航空航天应用

了解更多

在Unisign,我们明白,客户不只是在购买机床,而是在购买一种工艺。并且,单件价格是关键。因此,对于一般应用,我们提供材料去除率高的大扭矩机床,包括5轴和5面加工机床,可选装移动工作台或托盘化,这取决于可用占地面积有多大。

一般机械加工应用

了解更多

石油和天然气行业用的泵和阀门带有密封件、垫片和法兰,要求能进行螺旋槽及椭圆锥形偏心车削等加工,是加工极为复杂的零部件。Unisign的加工中心自动化程度高,配有专门设计的软件,是一种独有的解决方案,能铣削其他机床无法铣削的零件。

应用于石油和天然气

了解更多

重型车削、铣削和钻孔正是 (风力)涡轮机等产能设备零部件生产的特性。因此,您需要的是一台能负重的机床。铣-车加工中心,如Unicom6000, 7000 以及 Uniport7000-MTC,或多功能加工中心Uniport6000 和 7000是生产此类具有苛刻要求零件的理想解决方案。

能源应用

了解更多

每年采用Unisign机床加工的卡车前轴超过一百万根。公正地说,我们了解我们正在谈论的运用于卡车制造业的这些应用。通过引入具有两个强大主轴的机床——Unitwin6000,我们建立了世界领先地位。质量的改善和周期时间的降低是惊人的!

卡车应用

了解更多

从转向架到车轮,从焊接准备到轮架加工的方方面面,Unisign有全能型机床,如Univers6000、Uniport6000和 Uniport7000。这些移动柱式加工中心和龙门式加工中心是机床项目的一部分,其设计旨在提供极高的加工能力和动态、快速加速以及宽大的工作区域。

火车应用

了解更多
