UNITWIN
Obróbka przedniej osi ciężarówki
Unitwin
- 2 potężne wrzeciona główne, 4 ,5 minuty na oś!
- Światowy lider w dziedzinie osi przednich od 1996 roku
Przednie osie w szybkim tempie
UNITWIN to najnowocześniejsze centrum obróbcze CNC dla producentów OEM oczekujących prawdziwej produktywności. Znacznie skraca ono czas cyklu produkcji osi – do zaledwie 4,5 minuty na oś! Wyposażone w podwójne wrzeciona, które działają jednocześnie lub niezależnie, to unikalne rozwiązanie typu “wszystko w jednym” może obrabiać różne kąty sworznia zwrotnicy. A ponieważ wrzeciona się przechylają, UNITWIN może wykonywać wszelkiego rodzaju operacje: frezowanie, wiercenie, wytaczanie i rozwiercanie. Jest to kompletne centrum obróbcze CNC, oferujące doskonały zwrot z inwestycji.
Korzyści
Zwiększona wydajność przy obniżonych kosztach
Szybsza produkcja osi przednich przy niższych kosztach. To naprawdę możliwe dzięki najnowocześniejszej maszynie UNITWIN. Unikalne podwójne wrzeciona główne tego innowacyjnego rozwiązania “pod klucz” można przechylać w celu obróbki różnych kątów sworznia zwrotnicy. Jednoczesna praca obu wrzecion znacznie skraca czas cyklu. Jeśli szukają Państwo jakości i produktywności, proszę zwrócić się do Unisign, lidera na rynku niezawodnych maszyn CNC, które oferują doskonały zwrot z inwestycji.
Wszechstronność i szybkość

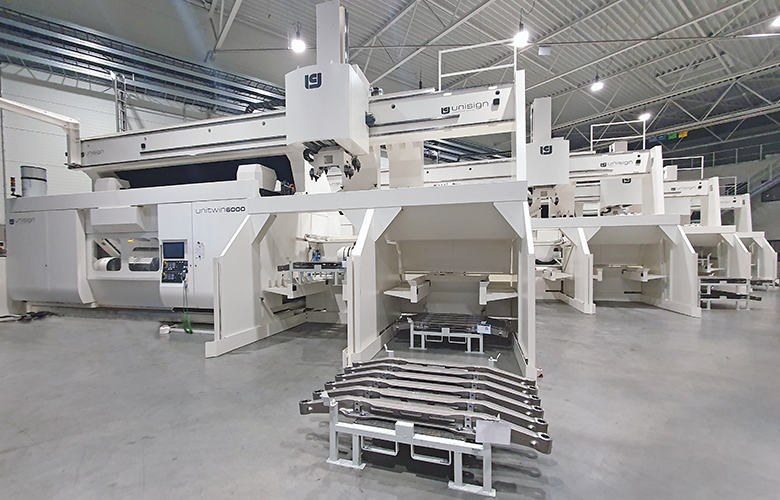

Jedna maszyna CNC, która potrafi tak wiele. Dzięki dwóm odchylanym wrzecionom i osi A, najnowocześniejsza maszyna UNITWIN może wykonywać wszelkiego rodzaju operacje: frezowanie (w tym na obwodzie zewnętrznym), wiercenie (w tym otworów poprzecznych i otworów w podkładkach sprężynowych), wytaczanie i rozwiercanie. Wszechstronność nie jest jednak jedyną korzyścią płynącą z tego gotowego rozwiązania. Zyskują Państwo również wyższą produktywność i niższy koszt produkcji jednej części: automatyczna suwnica załadowcza zapewnia szybką wymianę części, a dwa niezależnie obsługiwane wrzeciona umożliwiają również szybką wymianę narzędzi. A to oznacza niemal ciągłą produkcję.
Intuicyjna obsługa i bezpieczeństwo!

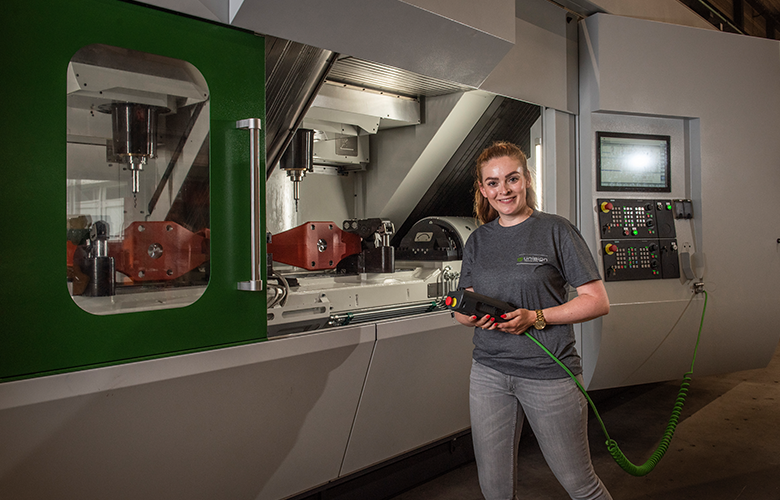

Tak wszechstronna i elastyczna maszyna CNC nadal może być marzeniem w obsłudze. Metoda programowania UNITWIN została zoptymalizowana pod kątem osi przednich: pełny program produktu można teraz wygenerować po prostu wprowadzając wymagane parametry belki. Mogą Państwo również polegać na korekcji punktu zerowego 3D dla optymalnego pozycjonowania – dzięki czemu Państwa ustawienia będą zawsze dokładne. Możliwe jest mocowanie szerokiej gamy osi przednich, a zmiana oprzyrządowania dla mniej popularnych typów belek jest łatwa do wykonania. To najnowocześniejsze centrum obróbcze CNC jest bezpieczne dla operatorów, z całkowicie zamkniętym obszarem roboczym, który zapewnia naprawdę dobry widok całego procesu.
Galeria

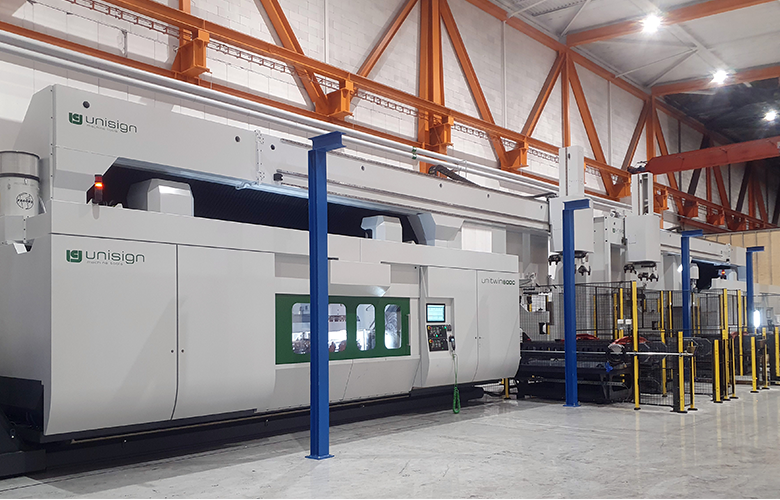

UNITWIN
UNITWIN
UNITWIN
UNITWIN
UNITWIN
UNITWIN
Cytaty klientów
UNITWIN6000 jest nie tylko szybki, ale także wyjątkowo dokładny. Tolerancje są bardzo wąskie. Bez dodatkowego wysiłku możemy tworzyć części, które są jeszcze bardziej spójne pod względem kształtu, rozmiaru i innych ważnych czynników.
Pan Thomas Forsling - Bharat Forge Kilsta - Szwecja
To, co szczególnie podoba nam się we wszystkich maszynach Unisign, to fakt, że nie potrzebujemy dużo czasu, aby przeszkolić naszych pracowników w zakresie ich prawidłowej obsługi. Centra obróbcze są bardzo przyjazne dla użytkownika. Programowanie jest bardzo proste, ponieważ opiera się na ustawieniach parametrów.
Pan Tibor Csehi - Rába Axle Ltd., Węgry - Węgry
Specyfikacje techniczne
Dwa uchylne wrzeciona oraz oś A umożliwiają wykonywanie szeregu operacji, a możliwość zaparkowania jednego wrzeciona i korzystania z drugiego wydłuża czas bezawaryjnej pracy na potrzeby konserwacji lub wymiany narzędzi.
Obszar roboczy
-
Oś X4.200 mm
-
Oś Y600 mm
-
Oś Z500 mm
Wrzeciono
-
Wrzeciono napędzane przekładnią (2x)51 kW
6.000 min-1
1.000 Nm -
Przechylanie osi B± 15 °
Różne
-
Oprzyrządowanie
-
Rozmiar stożkaHSK-A100 / SK50
-
Liczba kieszeni# 2x39
-
Czas wymiany narzędzia8 sek
-
Prędkość
-
Szybki trawersdo 40.000 mm/min
-
Prędkość podawaniado 40.000 mm/min
Akcesoria
-
Dwa wydajne wrzeciona głównestandard
-
Automatyczne ładowaniestandard
-
Mocowanie dla szeregu beleko
-
Monitorowanie narzędzia dla obu wrzeciono
