UNIPORT6000-HV
5-osiowe portalowe centrum obróbcze CNC
Uniport6000-HV
- Ekstremalne kąty obróbki
- Jednoczesna obsługa 5 osi i toczenie pionowe
Prawdziwa elastyczność
Wariant HV (poziomy/pionowy) maszyny UNIPORT6000 to prawdziwie opłacalny wybór do 5-osiowej obróbki CNC dużych komponentów. Oprócz dużego otworu na światło dzienne, UNIPORT6000-HV posiada uchylną głowicę nutatora. Może ona poruszać się pod kątem 100°, przechodząc od płaszczyzny pionowej do 10° nad poziomą, umożliwiając przyjęcie nawet najbardziej ekstremalnych kątów obróbki. W połączeniu z doskonałym stosunkiem ceny do wydajności, ta kompaktowa maszyna portalowa jest koniecznością, jeśli szukają Państwo prawdziwej elastyczności.
Korzyści
Wydajność w przystępnej cenie
UNIPORT6000-HV z 2-osiową głowicą nutatorową posiada wiele funkcji zwiększających produktywność, które sprawiają, że jest to naprawdę elastyczne centrum obróbcze CNC. Wyróżnia je duży otwór poziomy i pionowy, który umożliwia obróbkę bardzo dużych części na kompaktowej maszynie portalowej. Przekłada się to na niesamowity stosunek ceny do wydajności tego niedrogiego rozwiązania.
Dowolny kąt
Zdolna do obróbki dowolnego kąta lub płaszczyzny bez ograniczeń, ta maszyna CNC z 2-osiową głowicą i konstrukcją suportu poprzecznego jest dobrze przemyślaną koncepcją, która została opracowana przy użyciu sprawdzonej technologii. Napęd bezstopniowej osi B i osi C jest chłodzony w celu zwiększenia wydajności termicznej i utrzymania dokładnego pozycjonowania. Wrzeciono silnika o dużej prędkości i szybki przesuw (40 000 mm/min) zapewniają wyjątkowe właściwości dynamiczne.
Pełny widok
UNIPORT6000-HV zawiera platformę jezdną z kabiną operatora przymocowaną do prawej kolumny. Ułatwia to operatorom bezpieczną jazdę i zapewnia pełną widoczność procesu obróbki. Gdy nadejdzie czas na zmianę obrabianych elementów, niski stopień sprawia, że wejście na stół jest niezwykle łatwe. Obszar roboczy jest również elastyczny, z opcją wykorzystania całej przestrzeni dla jednego dużego elementu lub zastosowania obróbki wahadłowej z dwoma stacjami oddzielonymi ekranem.
Galeria

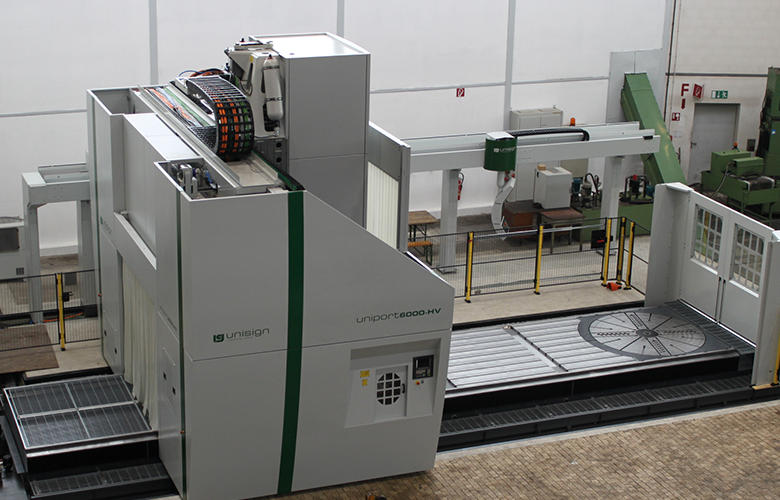

UNIPORT6000-HV

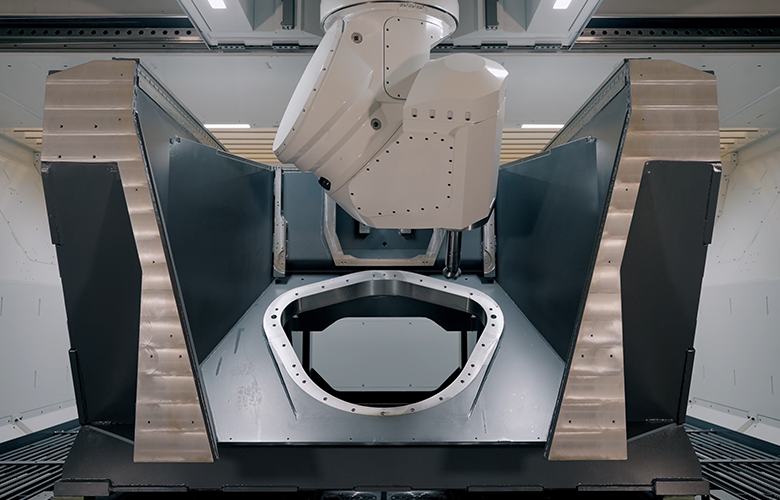

UNIPORT6000-HV
UNIPORT6000-HV
UNIPORT6000-HV
UNIPORT6000-HV
Specyfikacje techniczne
Ta maszyna CNC, UNIPORT6000-HV, posiada przenośnik wiórów po obu stronach i system narzędzi HSK-A100 lub ISO50 (opcjonalnie), z automatyczną wymianą narzędzi we wrzecionie. Inne ulepszenia obejmują system kamer w obszarze roboczym, z wyświetlaczem zamontowanym na panelu sterowania oraz filtr do usuwania pyłu, gazów i oparów z obszaru roboczego.
Obszar roboczy
-
Oś X4.000 - 24.000+ mm
-
Oś Y2.500 - 6.000 mm
-
Oś Z1.500 / 1.800 mm
-
Prześwit pionowy1.700 / 2.000 mm
-
Odległość od czoła wrzeciona do pozycji pionowej stołu200 - 2.000 mm
-
Odległość od czoła wrzeciona do pozycji poziomej stołu190 - 1.950 mm
-
Szerokość między kolumnami1.500 - 4.000 mm
Wrzeciono
-
Głowica obrotowa z wrzecionem silnika73/82 kW
7.000/15.000 min-1
700/390 Nm -
Oś B±110
-
Oś C±185
Różne
-
Oprzyrządowanie
-
Rozmiar stożkaHSK-A100
-
Liczba kieszeni# 37-170
-
Czas wymiany narzędzia12 sek
-
Prędkość
-
Szybki trawers40.000 mm/min
-
Prędkość podawania5-40.000 mm/min
-
Prędkość osi B i C15.000 min-1
Akcesoria
-
Platforma operatorao
-
Tryb wahadłao
-
Pomiar i łamanie narzędzi za pomocą laserao
-
Siemens / Heidenhaino
Zastosowania maszyn CNC
- Logistyka
- Energia
- Obróbka ogólna
Ugruntowaliśmy pozycję światowego lidera w obróbce osi przedniej. Producenci i dostawcy ciężarówek wykorzystują naszą maszynę CNC UNITWIN do produkcji ponad 2 milionów osi przednich rocznie.
Do wszystkiego, od wózków po koła i przygotowania spawów po obróbkę nośników kół, Unisign ma niezwykle wszechstronne maszyny, takie jak Uniport6000 i Uniport7000. Te centra obróbcze typu bramowego są częścią programu obrabiarek, które zostały zaprojektowane tak, aby zapewniać niezwykle wysoką wydajność, dynamikę, szybkie przyspieszenie i oferować dużą powierzchnię roboczą.
Ciężkie toczenie, frezowanie i wiercenie charakteryzuje produkcję komponentów do urządzeń wytwarzających energię, takich jak turbiny (wiatrowe). Potrzebujesz więc maszyny CNC, która wytrzyma obciążenie. Centrum obróbcze tokarsko-frezarskie, takie jak Unicom6000, Unicom7000 i Uniport7000-MTC lub wielofunkcyjne Uniport6000 i Uniport7000 to idealne rozwiązanie do produkcji tych wymagających części.
Pompy i zawory dla przemysłu naftowego i gazowego mogą być bardzo złożonymi częściami do produkcji z uszczelnieniami, podkładkami, kołnierzami i wymaganiami, takimi jak rowki spiralne i eliptyczne stożkowe toczenie mimośrodowe. Centra obróbcze firmy Unisign, dzięki wysokiemu stopniowi automatyzacji i specjalnie zaprojektowanemu oprogramowaniu, są unikalnym rozwiązaniem zdolnym do frezowania części, których inni nie potrafią.
W Unisign rozumiemy, że nasi klienci nie kupują tylko maszyny CNC, ale cały proces. Kluczowa jest cena za sztukę. Dlatego do zastosowań ogólnych oferujemy maszyny o wysokim momencie obrotowym i dużej wydajności usuwania materiału, w tym maszyny 5-osiowe i 5-stronne, z możliwością wyboru stołu ruchomego lub paletowego, w zależności od dostępnej powierzchni.
