UNIPORT6000-OG-HV
顶部导向龙门数控机床
Uniport6000-OG-HV
- 大型部件的五轴加工
- 全封闭数控机床

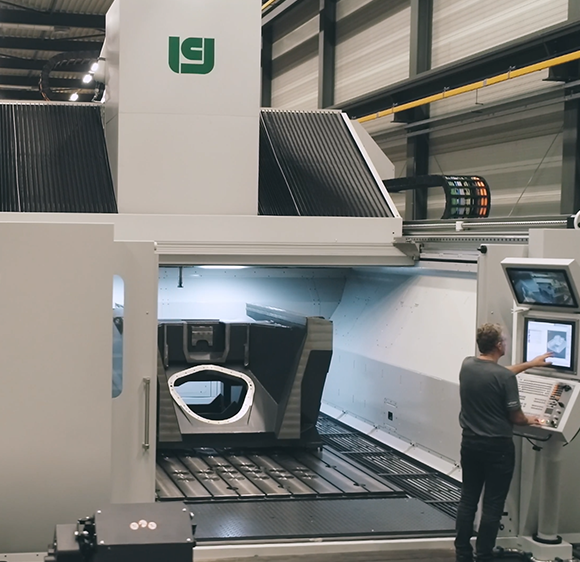

大型零件在全封闭机床上的动态五轴加工
UNIPORT6000-OG-HV是一种顶部导向或高架龙门数控加工中心，是大型部件的多面和全5轴加工的理想选择。工件夹紧时精度要求较低，因为HV加工头可为精确对准找正进行补偿，允许更快的零件装夹时间，并最终提供更高的产量。
优势
通用五轴加工
UNIPORT6000-OG-HV配备了一个高度灵活的2轴执行头，允许主轴在两个方向上倾斜高达100°。这种广泛的运动范围可以从任何角度和方向进行精确和复杂的加工，使其成为跨多区域具有挑战性的五轴加工的理想选择。机床配置是加工大型焊接部件和铸件、甚至高速铝切割的理想选择。
宽敞的工作区域
虽然是紧凑的龙门结构，UNIPORT6000-OG-HV提供了广泛的水平和垂直工作空间，允许处理非常大的零件。为了便于装载超大工件，机床的顶部可以向后滑动，允许起重机直接通过顶部装载。这种起重机装载能力使其特别适用于能源和运输等行业，在这些行业中处理大型部件是必不可少的。
高效的转换和最佳的可见性
机床的低工作台入口高度使装卸工件更容易和符合人体工程学。大型观察窗和集成摄像头监控为操作人员提供了清晰的加工过程可视性，加强了操作过程中的控制和监督。
技术规格
UNIPORT6000-OG-HV机床通常安装在一个基坑，使其更容易接近。它可选择主轴/扭矩配置，以及两个可能的刀具接口（HSK-A100| ISO50）。
工作区域
-
纵向行程X轴4.000 - 18.000+ 毫米
-
横向行程Y轴2.500 - 5.000 毫米
-
夹紧工作台宽度1.670 - 4.170 毫米
-
垂直间隙龙门横梁2.000 毫米
-
主轴行程Z轴1.800 毫米
铣钻主轴
-
集成水冷电机主轴73 千瓦
-
最大主轴转速7.000 转/分钟
-
最大主轴扭矩700 牛米
铣钻主轴
-
集成水冷电机主轴70 千瓦
-
最大主轴转速15.000 转/分钟
-
最大主轴扭矩445 牛米
铣钻主轴
-
集成水冷电机主轴73千瓦/70千瓦
-
最大主轴转速7.000 / 15.000 转/分钟
-
最大主轴扭矩700/ 445 牛米
其他
-
刀具
-
锥柄尺寸HSK-A100 / SK50
-
刀位数量#51-174
-
换刀时间16 秒
-
机床运行速度
-
快速移动40.000 毫米/分钟
-
进给速度5 - 40.000 毫米/分钟
附件
-
西门子/海德汉o
机床应用
- 物流
- 能源
- 一般机械加工
