UNIPORT7000

灵活的门式加工中心

Uniport7000

可进行 五轴 加工

无与伦比的 刚性 精度

灵活且经济

Uniport 7000 是一种经济灵活的加工解决方案。这款高横梁机床具有移动桥架及固定工作台,是我们最灵活的机床平台。它可以在零部件内进行5面加工,换装时间短,且具有较大的工作空间。这使得其不仅用途广,而且是一款真正的高性价比产品。创新的“箱体套箱体”结构确保了极佳的刚性和极其稳定精准的生产过程。

Watch the video: Your ideal choice for machining LARGE components


优点

以一当二

Uniport 7000具有大容量刀库且各种加工头均“已就位”,其换装时间极短。易于接近的基座使得零部件可以从侧面加载,这不仅真正的缩短了生产时间,同时还保持了高效的生产效率。

精度高

该机器采用门式结构,导轨和驱动系统位于两侧,带来真正的稳定性。同时,易于夹紧工件——主要是在装配定向中。这确保了高精度水平。宽泛的主轴和加工头选择范围极大地扩展了机床的灵活性。

更少的装夹次数

Uniport 7000可进行5面加工,甚至可在零部件内进行5面加工,这减少了所需的装夹次数。Uniport 7000嵌装在工厂地面上后,操作人员很容易就可以登上工作台更换夹具及工件。

技术规格

Uniport 7000有多种配置方式,所以有不同的型号供您选择。同样,可供选择的刀具、主轴和加工头也是多种多样。

工作区

  • X轴
    6000 - 24,000+ mm
  • Y轴
    2500 - 6500 mm
  • Z轴
    1600 mm
  • 垂直净空
    1.500 / 1.750 / 2.000 / 2.500 mm
  • 立柱间距
    2.000 - 6.000 mm

主轴

  • 齿轮箱驱动主轴
    42/73 kW
    6000 min-1
    1600 Nm

其他

  • 刀具
  • 锥柄尺寸
    HSK-A100
  • 刀位数
    # 48-330
  • 换刀时间
    10秒
  • 速度
  • 快速移动
    40,000 mm/min
  • 进给速率
    5 - 40,000 mm/min

附件

  • 直角分度头
    标准
  • 万能分度头
    o
  • 5轴配置
    o
  • 回转车削台
    o
  • 高架导轨
    o
  • 西门子 / 海德汉
    o

机床应用

  • 物流
  • 能源
  • 一般机械加工

我们在前轴加工方面已确立了世界领先地位。卡车制造商和其供应商使用我们的UNITWIN数控机床每年生产200多万根前轴。

对于复杂的后桥壳加工,我们也有一个专门的解决方案:我们的UNIAXLE。有了这台新的数控机床,您可以在最短的时间内以最大的精度加工铸铁和钢焊接后桥壳,所有这些都只需一次装夹设置。
从转向架到车轮,从焊接准备到轮架加工的方方面面,Unisign有全能型机床,UNIPORT6000UNIPORT7000。这些龙门加工中心是机床程序的一部分,旨在提供极高的加工能力和动态性能、快速加速和较大的工作区域。

物流

了解更多

重型车削、铣削和钻孔正是 (风力)涡轮机等产能设备零部件生产的特性。因此,您需要的是一台能负重的机床。铣-车加工中心,如Unicom6000, 7000 以及 Uniport7000-MTC,或多功能加工中心Uniport6000 和 7000是生产此类具有苛刻要求零件的理想解决方案。

能源应用

石油天然气行业的泵和阀属非常复杂的部件,因为需配合密封件、垫圈、法兰使用,且满足螺旋槽和椭圆锥圆偏心回转。Unisign加工中心拥有非常高的自动化率和专门设计的软件,可实现其他供公司无法完成的零件铣削任务。

了解更多

在Unisign,我们明白,客户不只是在购买机床,而是在购买一种工艺。并且,单件价格是关键。因此,对于一般应用,我们提供材料去除率高的大扭矩机床,包括5轴和5面加工机床,可选装移动工作台或托盘化,这取决于可用占地面积有多大。

一般机械加工应用

了解更多

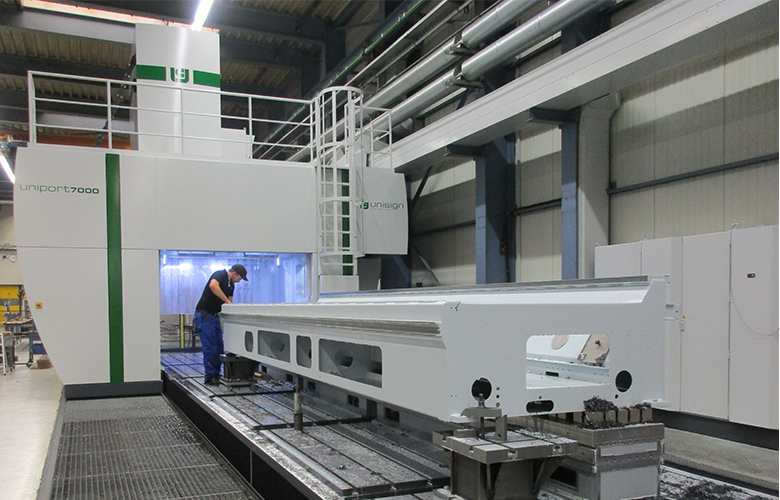

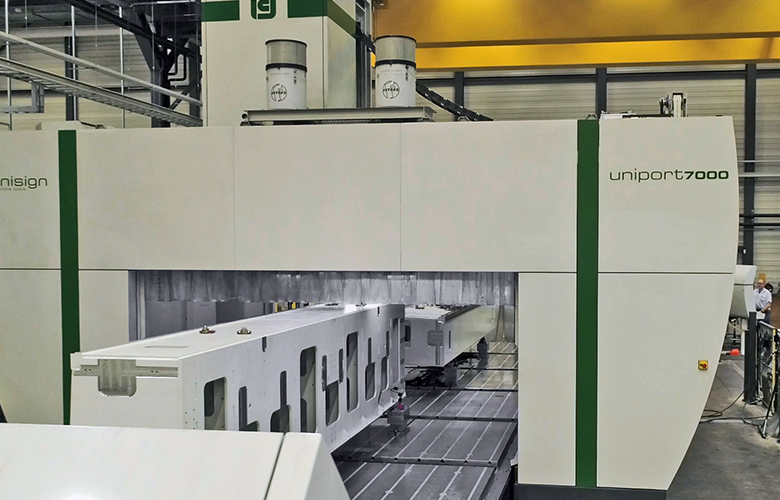

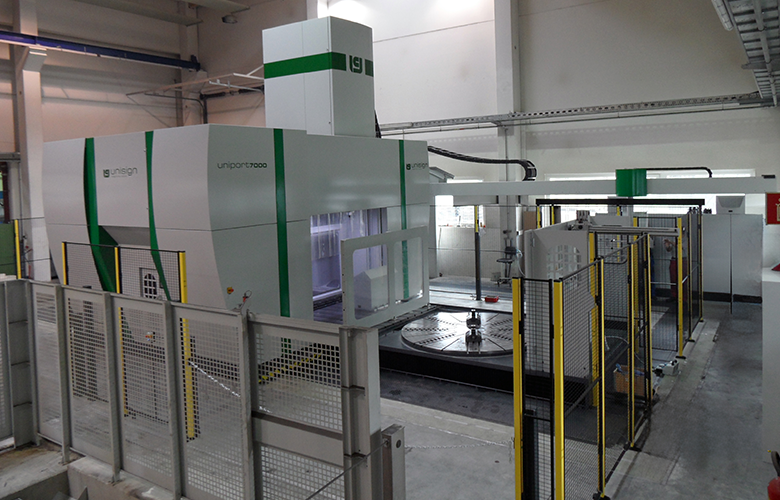

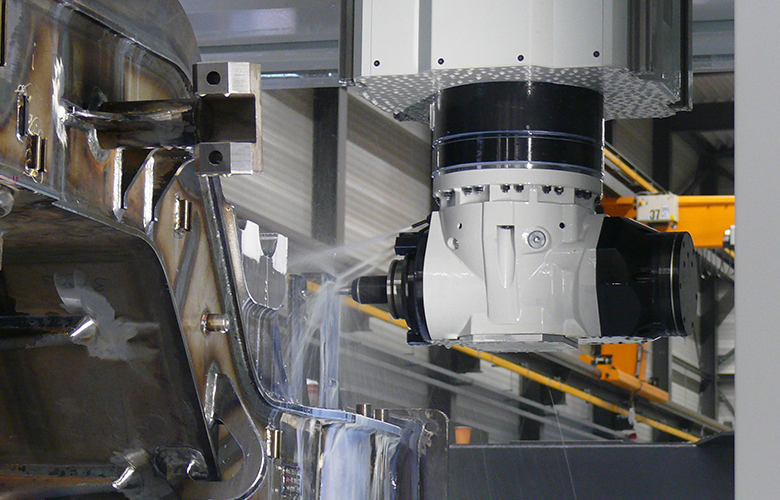

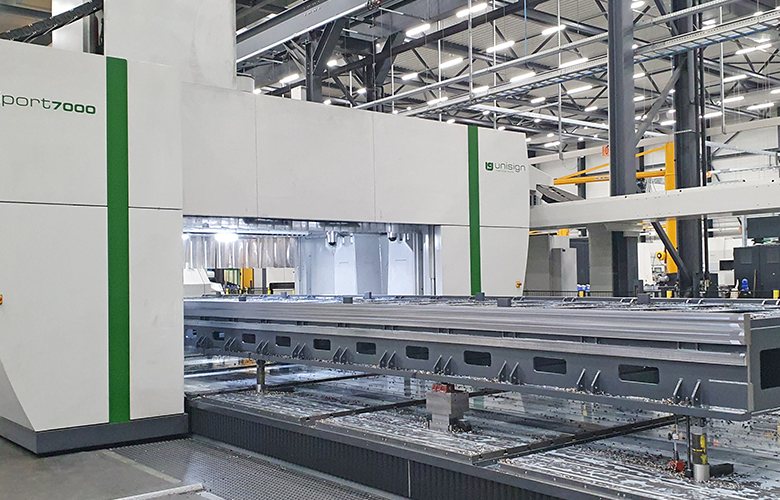

相册
