UNICOM6000

Multi-task CNC-Bearbeitungszentren

Unicom6000

Automatischer Palettenwechsler für
hohe Verfügbarkeit

Ideal zur
Multi-task Bearbeitung
komplexer Werkstücke

Qualität und Produktivität

Die UNICOM6000 ist ein Multi-task CNC-Bearbeitungszentrum, das Qualität und Produktivität kombiniert. Fräsen, Bohren und vertikale Drehaufgaben führt sie mit Leichtigkeit aus. Dieses Arbeitspferd hat den deutlichen Vorteil eines Vertikalschlitten-Entwurfs, der das “Eintauchen” in das Innere des Werkstücks mit kurzen Drehwerkzeugen ermöglicht. Die Maschine kann mit mehreren Bearbeitungsköpfen ausgestattet werden, die in dafür entworfenen Speicherplätzen gelagert werden. Für horizontale Bearbeitungsaufgaben steht ein schaltbarer Winkelkopf zur Verfügung und um noch mehr Flexibilität zu schaffen kann ein Universalkopf mit B- und C-Achse integriert werden. Der automatische Palettenwechsler senkt die Ladezeiten und sorgt für eine hohe Verfügbarkeit, um die Produktivität zu erhöhen. Auch, wenn die Produktionsleistung im Mittelpunkt steht, geht diese CNC-Maschine keinen Kompromiss ein was Genauigkeit angeht.

Vorteile

  • Bewährte Technologie
  • Leistungsstark und intelligent
  • Bedienungskomfort und Sicherheit

Bewährte Technologie

Jede Multi-task Maschine strebt nach Produktivität – aber nicht auf Kosten der Produktqualität. Die Unicom 6000 ist eine von vielen Vertikalbearbeitungszentren, die von Unisign in den vergangenen 30 Jahren entwickelt wurde. Die eingebaute und bewährte Technologie der Frässpindel, des (Universal-) Winkelkopfes und des Karusselldrehtisches, garantiert Ihnen Zuverlässigkeit für viele Jahre.

Leistungsstark und intelligent

Die Karusselldreheinheit hat ein doppeltes Antriebssystem mit Getriebe, das eine ungeheure Kraft und Drehzahl zum Drehen erzeugt und dabei auch im C-Achsmodus betrieben werden kann. Zusammen mit der leistungsstarken Hauptspindel, bietet die UNICOM6000 außergewöhnliche Fähigkeiten. Der Entwurf des Vertikalschlittens der Maschine ermöglicht das “Eintauchen” in das Innere der Werkstücke zur Innenbearbeitung und die Verwendung kurzer Werkzeuge.

Bedienungskomfort und Sicherheit

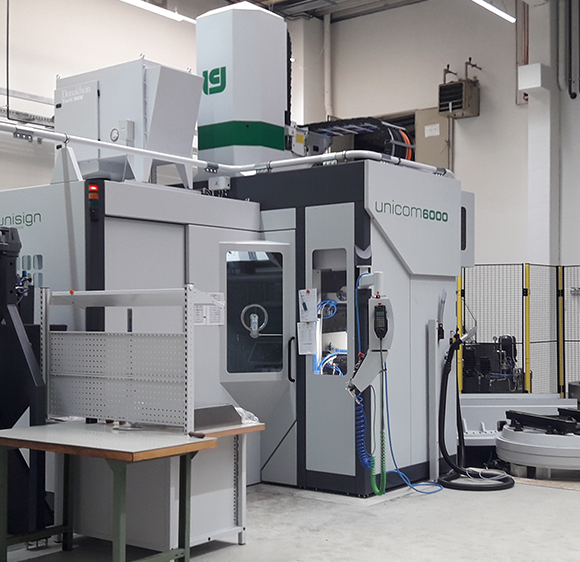

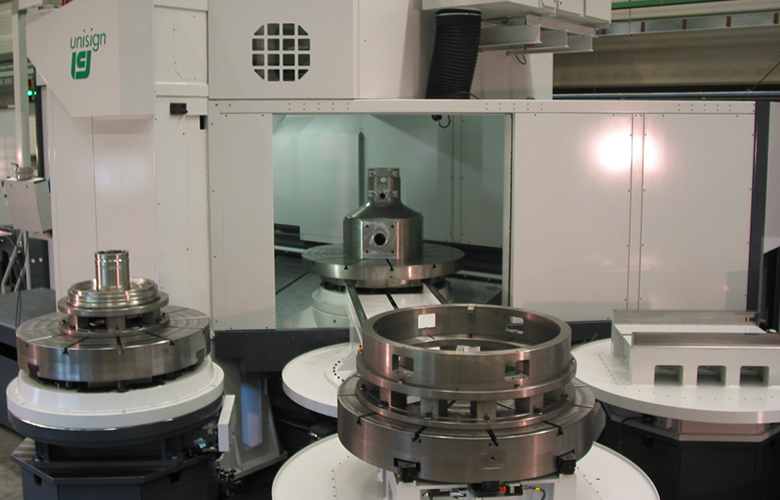

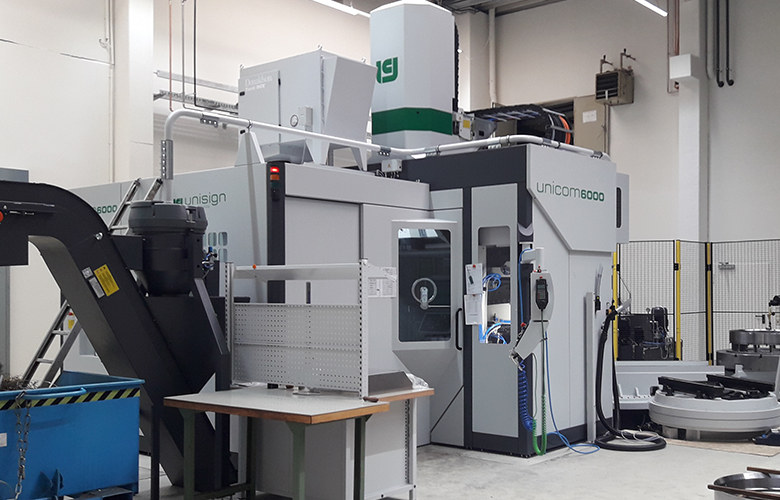

Die UNICOM6000 ist mit einer Vollraumverkleidung ausgestattet. Mit dem Dampfabzug schafft sie eine ergonomisch sichere und angenehme Arbeitsumgebung. Das ideale Maschinenlayout sorgt für eine ausgezeichnete Sicht auf alle Bearbeitungsprozesse und gewährt einen leichten Zugang zum Bearbeitungsbereich und dem Palettenwechsler. Diese CNC Maschine wird serienmäßig mit 2 Paletten geliefert, mehr sind optional. Die Paletten gibt es in verschiedenen Größen, diese können individuell verwendet werden. Die Werkstücke können auf der Palettenladestation genau ausgerichtet und zentriert werden, sodass ein zeitraubendes Messen in der Maschine nicht mehr erforderlich ist. Die Paletten können innerhalb von 60 Sekunden gewechselt werden.

Technische Spezifikationen

Außer dem Palettenwechsler und einer Karusselldreheinheit verfügt die Unicom 6000 über ein umfangreiches Werkzeugmagazin und mehrere Zubehörteile um z.B. Spiralnuten zu rillen und zum elliptischen konischen Exzenterdrehen. Das Siemens Sinumerik 840-D CNC-Steuersystem ermöglicht ebenfalls einen kostenlosen Fernzugriff, um eine direkte Wartung durch den Hersteller zu ermöglichen.

  • Arbeitsbereich
  • Spindel
  • Verschiedenes
  • Zubehör

Arbeitsbereich

  • X-Achse
    1.950mm
  • Y-Achse
    1.425 mm
  • Z-Achse
    1.000/1.250 mm
  • Durchgangshöhe
    1.300/1.550 mm
  • Tisch
  • Tischgröße
    1.250 - 1.800 ø mm
  • Störkreis
    2.000 ø mm

Spindel

  • Getriebespindel
    54 kW
    6.000 min-1
    1.000 Nm
  • Karusselldreheinheit
    70 / 95 kW
    25.000 / 38.000 Nm

Verschiedenes

  • Werkzeuge
  • Kegelgröße
    HSK100A / Capto C8
  • Zahl der Speicherplätze
    # 80-202
  • Werkzeugwechselzeit
    10 sec
  • Geschwindigkeit
  • Eilgang
    30.000 mm/min
  • Vorschubgeschwindigkeit
    5-30.000 mm/min

Zubehör

  • Palettenwechsler
    standard
  • Winkelkopf
    o
  • Universalkopf
    o
  • Verschiedene Drehwerkzeugadapter
    o
  • Fertigungsbegleitende Messung
    o

CNC-Maschinenanwendungen

  • Luft- und Raumfahrt
  • Allgemeine bearbeitung
  • Öl & Gas
  • Energie
  • Zug

Da sie eine der höchsten Zerspanungsleistungen im Markt erfordert, braucht die Luft- und Raumfahrtindustrie hochdynamische Maschinen. Die Unipent4000 und Unipro5000 eignen sich zum Beispiel perfekt zur Massenproduktion in diesem anspruchsvollen Umfeld und können 10 Liter Aluminium pro Minute mit höchster gleichbleibender Genauigkeit zerspanen. Für übergroße Teile oder Motorkomponenten bieten die Maschinen Uniport6000-HV, Uniport7000, Unicom6000 und Unicom7000 die besten Lösungen.

anwendungen für die Luft- und Raumfahrt

Weitere Informationen

Bei Unisign verstehen wir, dass unsere Kunden nicht nur eine CNC Maschine, sondern ein Verfahren kaufen. Der Teilepreis ist dabei sehr wichtig. Daher bieten wir für allgemeine Anwendungen Maschinen mit hohem Drehmoment und hohen Zerspanungsleistungen, einschließlich 5-Achsen- und 5-seitiger Bearbeitung und der Wahl aus verfahrbarem Tisch oder Palettenwechsler, je nach verfügbarer Standfläche.

anwendungen für allgemeine bearbeitung

Weitere Informationen

Pumpen und Ventile für die Öl- & Gasindustrie können hochkomplexe Teile in der Herstellung sein mit Dichtungen, Dichtungsringen, Flanschen und Anforderungen wie Spiralnuten/-rillen und elliptisches konisches Exzenterdrehen. Die CNC Bearbeitungszentren von Unisign haben einen hohen Automatisierungsgrad und eine speziell hierfür entworfene Software und bieten damit eine einzigartige Lösung, um solche Werkstücke zu bearbeiten.

anwendungen für öl & gas

Weitere Informationen

Hochleistungs-Drehen, -Fräsen und -Bohren kennzeichnen die Herstellung von Komponenten für Energieanlagen wie Turbinen oder Windkraftanlagen. Dafür haben wir Maschinen, die dieser Belastung standhalten können. Ein Fräs-Dreh-Bearbeitungszentrum wie die Unicom6000, Unicom7000 und die Uniport7000-MTC oder eine multifunktionale Uniport6000 und Uniport7000 sind die perfekte Lösung, um diese anspruchsvollen Teile herstellen zu können.

anwendungen für energie

Weitere Informationen

Angefangen bei Drehgestellen bis hin zu Rädern und von der Schweißvorbereitung bis hin zur Räderträgerbearbeitung, Unisign verfügt über äußerst vielseitige Maschinen wie die Univers6000, Uniport6000 und Uniport7000. Diese Fahrständer-Bearbeitungszentren in Gantry-Bauweise sind Teil des Maschinenwerkzeugprogramms, das entworfen wurde, um eine äußerst hohe Kapazität, Dynamik und rasche Beschleunigung zu leisten und einen großzügig bemessenen Arbeitsbereich zu bieten.

anwendungen für züge

Weitere Informationen
