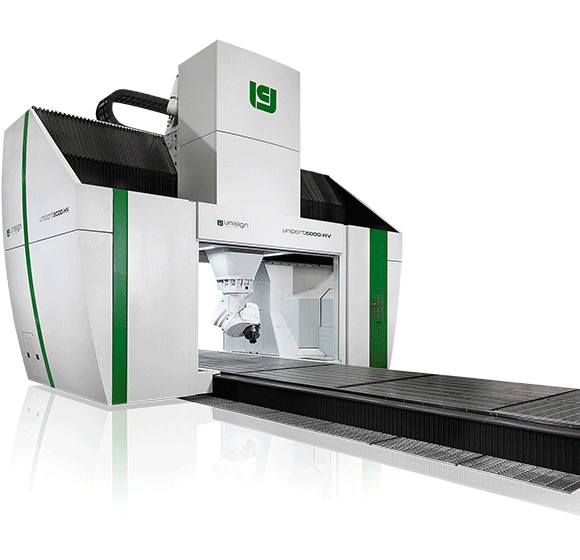

UNIPORT6000-HV

5-Achs-Portal CNC-bearbeitungszentrum

Uniport6000-HV

Weite
Bearbeitungswinkel

Gleichzeitige
5-Achs
Bearbeitung

Große Flexibilität

Die HV-Variante (für horizontal/vertikal) der Uniport 6000 ist eine wirklich kosteneffiziente Wahl zur 5-Achs bearbeitung großer Teile. Außer der großzügigen Tageslichtöffnung verfügt die Uniport 6000-HV über einen Schwenknutatorkopf. Dieser kann in einem Winkel von 100° fahren, von einer senkrechten Fläche zu 10° über die waagerechte, sodass sogar die meist extremen Bearbeitungswinkel möglich sind. In Kombination mit einem hervorragenden Preis-Leistungs-Verhältnis ist diese kompakte Portalmaschine ein Muss, wenn Sie große Flexibilität suchen.

Lesen Sie mehr – inspirierende Kundengeschichten


Vorteile

Erschwingliche Leistung

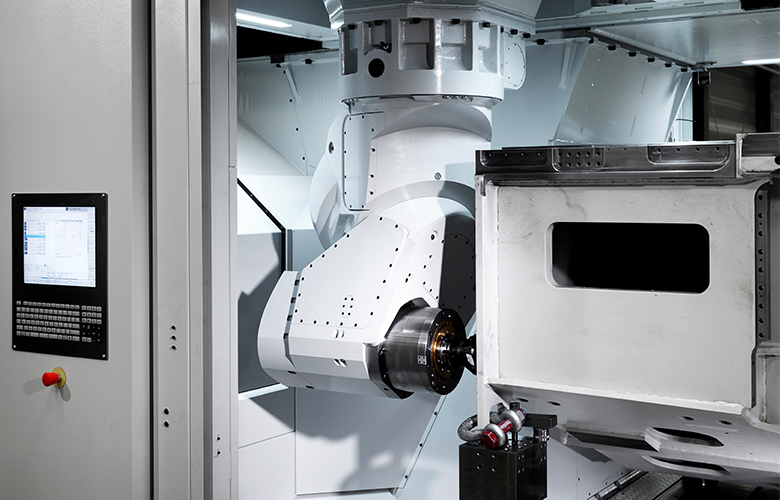

Die Uniport 6000-HV mit dem 2-Achs-Nutatorkopf verfügt über eine Menge Produktivitätsmerkmale, die sie zu einem sehr flexiblen CNC-Bearbeitungszentrum machen. Was sie unterscheidet ist die große horizontale und vertikale Öffnung, die es ermöglicht, sehr sehr große Teile auf einer kompakten Portalmaschine zu bearbeiten. Dies zeichnet sich auch in einem erstaunlichen Preis-Leistungs-Verhältnis ab und bietet damit eine kostengünstige Lösung.

Jede Winkellage

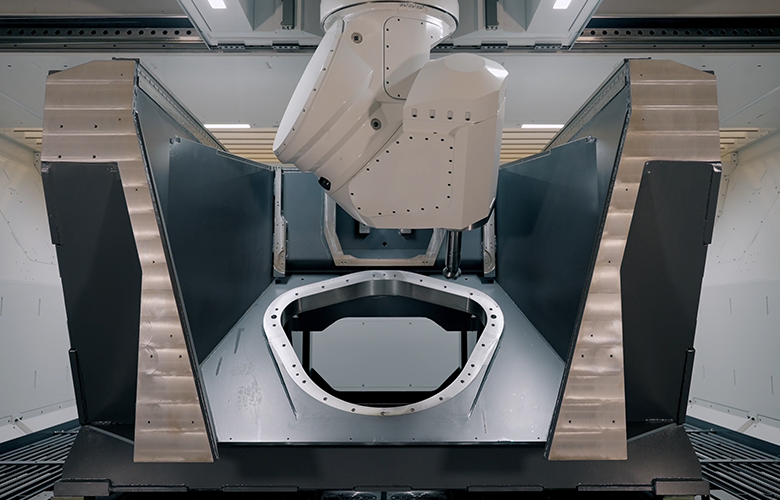

Da sie jeden Winkel oder Fläche uneingeschränkt bearbeiten kann, ist diese CNC-Maschine mit dem 2-Achs-Kopf und der Querschlittenkonstruktion ein durchdachtes Konzept, das mit bewährter Technologie entwickelt wurde. Der Antrieb für die kontinuierlich variable B-Achse und C-Achse wird gekühlt, um die thermische Leistung zu erhöhen, während die akkurate Positionierung erhalten bleibt. Die Hochgeschwindigkeitsmotorspindel und der Eilgang (40.000 mm/min) verleihen ihr ausgezeichnete dynamische Eigenschaften.

Vollansicht

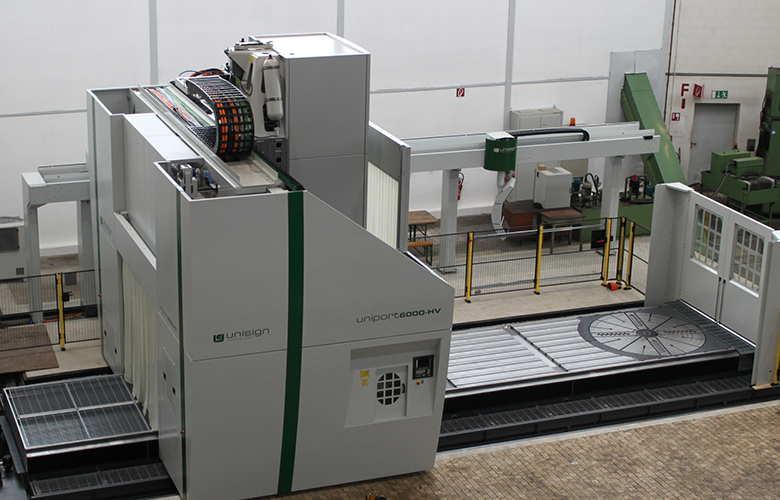

Die Uniport 6000-HV hat eine verfahrbare Plattform mit einer Bedienerkabine neben dem rechten Ständer. Somit können Bediener sicher mitfahren und das Bearbeitungsverfahren in Vollansicht verfolgen. Wenn ein Werkstück gewechselt werden muss, macht die niedrige Stufe das Betreten des Tisches äußerst einfach. Mit der Option, den ganzen Bereich für ein großes Werkstück zu benutzen oder durch Benutzung der Pendelbearbeitung, mit den beiden durch einen Schirm getrennten Einheiten, wird der Arbeitsbereich noch flexibler.

Technische Spezifikationen

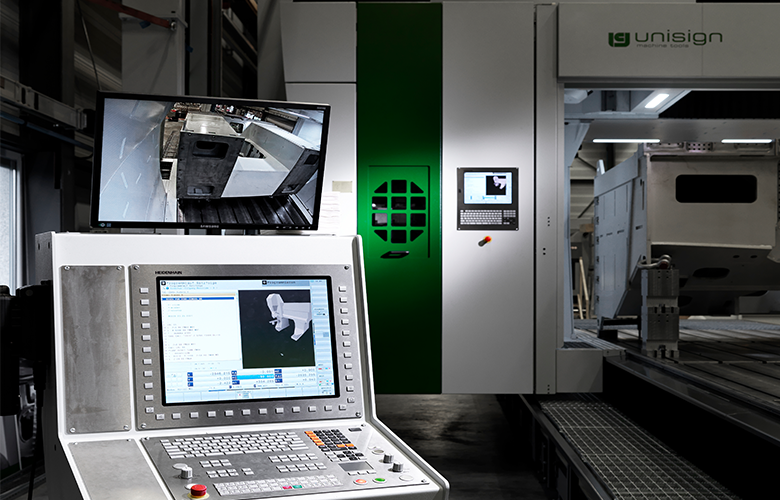

Diese CNC-Maschine, die Uniport 6000-HV,  hat einen Späneförderer an beiden Seiten und ein HSK-A100 oder ISO50 (optionales) Werkzeugsystem, mit automatischem Werkzeugwechsel in der Spindel. Andere Erweiterungen umfassen ein Kamerasystem im Arbeitsbereich, mit einer montierten Anzeige auf dem Bedienerpult und einen Filter, um Staub, Gase und Dämpfe aus dem Arbeitsbereich zu entfernen.

Arbeitsbereich

  • X-Achse
    4.000 - 24.000+ mm
  • Y-Achse
    2.500 - 6.000 mm
  • Z-Achse
    1.500 / 1.800 mm
  • Durchgangshöhe
    1.700 / 2.000 mm
  • Abstand zwischen Spindel und Tischvertikalposition
    200 - 2.000 mm
  • Abstand zwischen Spindel und Tischhorizontalposition
    190 - 1.950 mm
  • Breite zwischen Ständern
    1.500 - 4.000 mm

Spindel

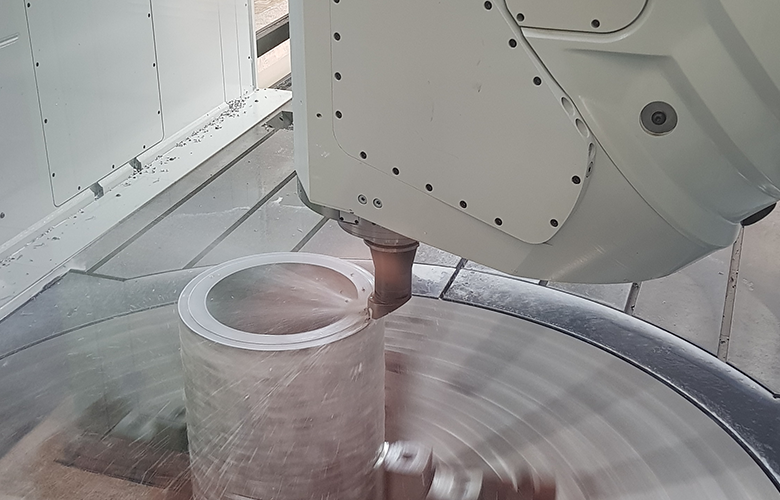

  • Nutatorkopf mit Motorspindel
    73/82 kW
    7.000/15.000 min-1
    700/390 Nm
  • B-Achse
    ±110
  • C-Achse
    ±185

Verschiedenes

  • Werkzeuge
  • Kegelgröße
    HSK-A100
  • Zahl der Speicherplätze
    # 37-170
  • Werkzeugwechselzeit
    12 sec
  • Geschwindigkeit
  • Eilgang
    40.000 mm/min
  • Vorschubgeschwindigkeit
    5-40.000 mm/min
  • Geschwindigkeit B- und C-Achse
    15.000 min-1

Zubehör

  • Standplattform
    o
  • Pendelmodus
    o
  • Werkzeugmessung und Werkzeugbruch über Laser
    o
  • Siemens / Heidenhain
    o

CNC-Maschinenanwendungen

  • Logistik
  • Energie
  • Allgemeine bearbeitung

Wir haben eine weltweit führende Position bei der Bearbeitung von Vorderachsen erreicht. Lkw-Hersteller und -Zulieferer nutzen unsere UNITWIN CNC-Maschine, um jedes Jahr mehr als 2 Millionen Vorderachsen zu bearbeiten.

Für die komplexe Hinterachsbearbeitung haben wir ebenfalls eine spezielle Lösung: unsere UNIAXLE. Mit dieser neuen CNC-Maschine können Sie Lkw-Hinterachsen aus Guß oder aus Stahl mit höchster Präzision und in kürzester Zeit bearbeiten, und das alles in einer einzigen Aufspannung.

Angefangen bei Drehgestellen bis hin zu Rädern und von der Schweißvorbereitung bis hin zur Räderträgerbearbeitung, Unisign verfügt über äußerst vielseitige Maschinen wie die Uniport6000 und Uniport7000. Diese Gantry-Bearbeitungszentren sind Teil des Maschinenwerkzeugprogramms, das entworfen wurde, um eine äußerst hohe Kapazität, Dynamik und rasche Beschleunigung zu leisten und einen großzügig bemessenen Arbeitsbereich zu bieten.

anwendungen für Logistik

Weitere Informationen

Hochleistungs-Drehen, -Fräsen und -Bohren kennzeichnen die Herstellung von Komponenten für Energieanlagen wie Turbinen oder Windkraftanlagen. Dafür haben wir Maschinen, die dieser Belastung standhalten können. Ein Fräs-Dreh-Bearbeitungszentrum wie die Unicom6000, Unicom7000 und die Uniport7000-MTC oder eine multifunktionale Uniport6000 und Uniport7000 sind die perfekte Lösung, um diese anspruchsvollen Teile herstellen zu können.

Pumpen und Ventile für die Öl- & Gasindustrie können hochkomplexe Teile in der Herstellung sein mit Dichtungen, Dichtungsringen, Flanschen und Anforderungen wie Spiralnuten rillen und elliptisches konisches Exzenterdrehen. Die Bearbeitungszentren von Unisign, mit dem hohen Automatisierungsgrad und speziell entworfener Software, sind eine einzigartige Lösung, die Teile fräsen kann, die andere nicht schaffen.

Weitere Informationen

Bei Unisign verstehen wir, dass unsere Kunden nicht nur eine CNC Maschine, sondern ein Verfahren kaufen. Der Teilepreis ist dabei sehr wichtig. Daher bieten wir für allgemeine Anwendungen Maschinen mit hohem Drehmoment und hohen Zerspanungsleistungen, einschließlich 5-Achsen- und 5-seitiger Bearbeitung und der Wahl aus verfahrbarem Tisch oder Palettenwechsler, je nach verfügbarer Standfläche.

anwendungen für allgemeine bearbeitung

Weitere Informationen
