UNIPORT7000

flexibles Portalfräszentrum

Uniport7000

5-Achs Bearbeitung

Hervorragende Steifigkeit und Genauigkeit

Flexibel und wirtschaftlich

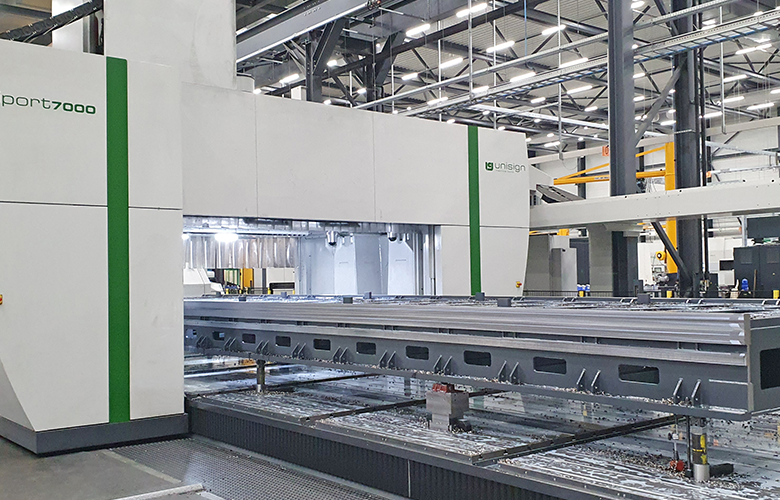

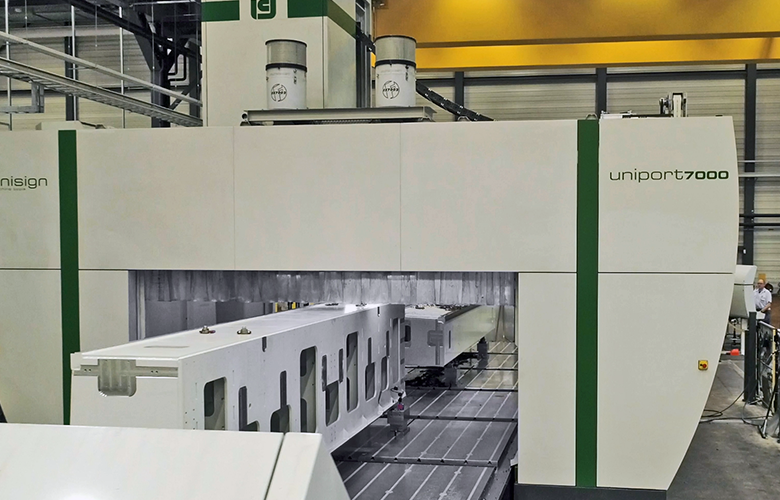

Die Uniport 7000 ist die wirtschaftliche Lösung für die flexible Fertigung. Diese obengeführte Maschine in Gantry-Bauweise mit der verfahrbaren Portalbrücke und dem stationären Tisch ist unsere flexibelste Maschinenplattform. Sie bietet 5-seitige Bearbeitung in der Komponente, kurze Umrüstzeiten und einen großen Arbeitsbereich und ist somit eine wirklich kosteneffiziente Produktionswahl für einen sehr breiten Einsatzbereich. Die innovative ‘Box-in-Box’-Konstruktion garantiert eine hervorragende Steifigkeit für ein sehr stabiles und akkurates Herstellungsverfahren.

Vorteile

  • Vielseitig
  • Hohe Genauigkeit
  • Weniger Aufspannungen

Vielsietig

Mit ihrem Hochleistungswerkzeugmagazin und den Bearbeitungsköpfen “an Bord” ist die Uniport 7000 zu äußerst schnellen Umrüstzeiten fähig. Fügen Sie Seitenwerkstückbeladung – dank dem zugänglichen Maschinenbett – hinzu und Sie werden sehen, warum die Fertigungszeiten mit dieser Maschine wirklich kurz sind, während die Produktivität hoch bleibt.

Hohe Genauigkeit

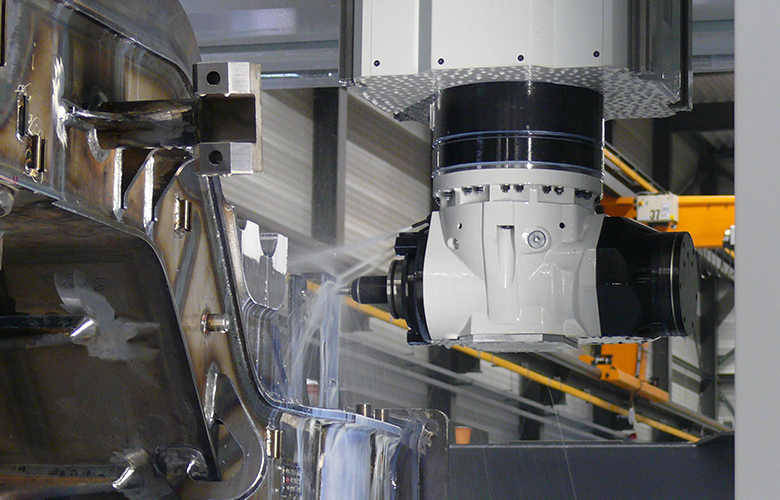

Die Portalbauweise, mit den Führungen und Antriebssystem an beiden Seiten, bietet große Stabilität, während die Werkstückspannung einfach durchzuführen ist – meistens in Bestückungsrichtung. Dies sorgt für einen hohen Genauigkeitsgrad. Die große Auswahl an Spindeln und Bearbeitungsköpfen erweitert die Flexibilität dieser CNC- Maschine enorm.

Weniger Aufspannungen

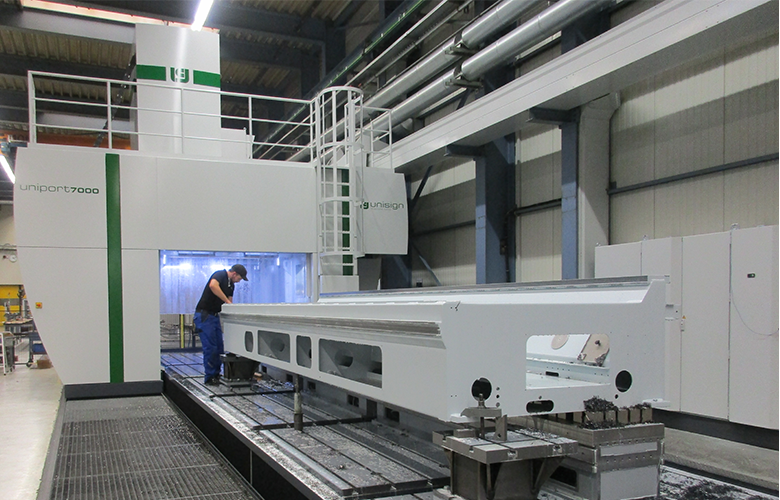

Die 5-seitige Bearbeitung, sogar in der Komponente, verringert die Zahl der Aufspannungen, die in der Uniport 7000 erforderlich sind. Da die Maschine in den Werksboden eingebaut wird, können die Bediener den Tisch einfach betreten, um Spannvorrichtungen und Werkstücke zu wechseln.

Technische Spezifikationen

Diese CNC-Maschine, die Uniport 7000,  kann in mehreren Weisen konfiguriert werden, somit kann aus verschiedenen Modellen gewählt werden. Ebenso gibt es eine große Auswahl an Werkzeugen, Spindeln und Bearbeitungsköpfen.

  • Arbeitsbereich
  • Spindel
  • Verschiedenes
  • Zubehör

Arbeitsbereich

  • X-Achse
    6.000 - 24.000+ mm
  • Y-Achse
    2.500 - 6.500 mm
  • Z-Achse
    1.600 mm
  • Durchgangshöhe
    2.000 mm
  • Breite zwischen Ständern
    2.000 - 6.000 mm

Spindel

  • Getriebespindel
    42/73 kW
    6.000 min-1
    1.600 Nm

Verschiedenes

  • Werkzeuge
  • Kegelgröße
    HSK100A
  • Zahl der Speicherplätze
    # 48-330
  • Werkzeugwechselzeit
    10 sec
  • Geschwindigkeit
  • Eilgang
    40.000 mm/min
  • Vorschubgeschwindigkeit
    5 - 40.000 mm/min

Zubehör

  • Winkelkopf
    standard
  • Universalkopf
    o
  • 5-Achs-Konfiguration
    o

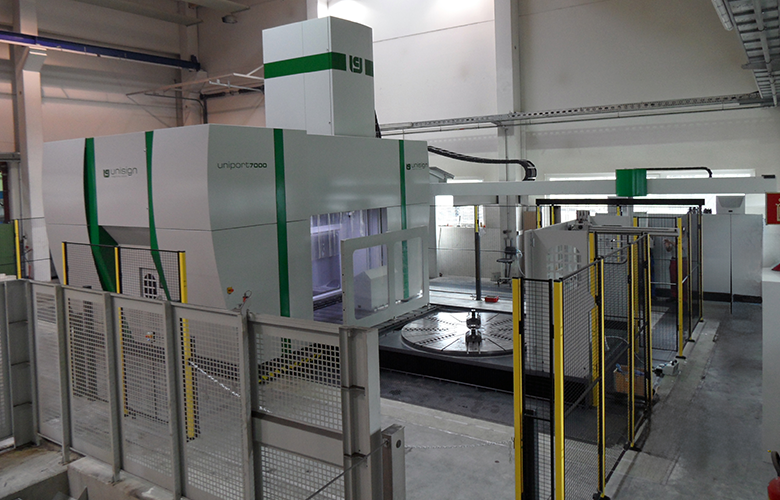

  • Karusselldreheinheit
    o
  • Obenführungen
    o
  • Siemens / Heidenhain
    o

CNC-Maschinenanwendungen

  • Luft- und Raumfahrt
  • Allgemeine bearbeitung
  • Öl & Gas
  • Energie
  • Lkw
  • Zug

Da sie eine der höchsten Zerspanungsleistungen im Markt erfordert, braucht die Luft- und Raumfahrtindustrie hochdynamische Maschinen. Die Unipent4000 und Unipro5000 eignen sich zum Beispiel perfekt zur Massenproduktion in diesem anspruchsvollen Umfeld und können 10 Liter Aluminium pro Minute mit höchster gleichbleibender Genauigkeit zerspanen. Für übergroße Teile oder Motorkomponenten bieten die Maschinen Uniport6000-HV, Uniport7000, Unicom6000 und Unicom7000 die besten Lösungen.

anwendungen für die Luft- und Raumfahrt

Weitere Informationen

Bei Unisign verstehen wir, dass unsere Kunden nicht nur eine CNC Maschine, sondern ein Verfahren kaufen. Der Teilepreis ist dabei sehr wichtig. Daher bieten wir für allgemeine Anwendungen Maschinen mit hohem Drehmoment und hohen Zerspanungsleistungen, einschließlich 5-Achsen- und 5-seitiger Bearbeitung und der Wahl aus verfahrbarem Tisch oder Palettenwechsler, je nach verfügbarer Standfläche.

anwendungen für allgemeine bearbeitung

Weitere Informationen

Pumpen und Ventile für die Öl- & Gasindustrie können hochkomplexe Teile in der Herstellung sein mit Dichtungen, Dichtungsringen, Flanschen und Anforderungen wie Spiralnuten/-rillen und elliptisches konisches Exzenterdrehen. Die CNC Bearbeitungszentren von Unisign haben einen hohen Automatisierungsgrad und eine speziell hierfür entworfene Software und bieten damit eine einzigartige Lösung, um solche Werkstücke zu bearbeiten.

anwendungen für öl & gas

Weitere Informationen

Hochleistungs-Drehen, -Fräsen und -Bohren kennzeichnen die Herstellung von Komponenten für Energieanlagen wie Turbinen oder Windkraftanlagen. Dafür haben wir Maschinen, die dieser Belastung standhalten können. Ein Fräs-Dreh-Bearbeitungszentrum wie die Unicom6000, Unicom7000 und die Uniport7000-MTC oder eine multifunktionale Uniport6000 und Uniport7000 sind die perfekte Lösung, um diese anspruchsvollen Teile herstellen zu können.

anwendungen für energie

Weitere Informationen

Mit über einer Million Lkw-Vorderachsen, die jährlich mit Unisign-Maschinen hergestellt werden, kann man mit Recht sagen, dass wir wissen wovon wir sprechen, wenn es um Anwendungen im Bereich der Lkw-Hersteller-Industrie geht. Durch die Einführung der Unitwin6000, eine CNC Maschine mit zwei sehr leistungsstarken Hauptspindeln, haben wir uns eine weltweit führende Position erarbeitet. Die Verbesserung der Qualität und die Verkürzung der Taktzeiten ist erstaunlich!

anwendungen für lkws

Weitere Informationen

Angefangen bei Drehgestellen bis hin zu Rädern und von der Schweißvorbereitung bis hin zur Räderträgerbearbeitung, Unisign verfügt über äußerst vielseitige Maschinen wie die Univers6000, Uniport6000 und Uniport7000. Diese Fahrständer-Bearbeitungszentren in Gantry-Bauweise sind Teil des Maschinenwerkzeugprogramms, das entworfen wurde, um eine äußerst hohe Kapazität, Dynamik und rasche Beschleunigung zu leisten und einen großzügig bemessenen Arbeitsbereich zu bieten.

anwendungen für züge

Weitere Informationen
