UNICOM7000-XL

Extra großes Multi-task CNC-Bearbeitungszentren

Unicom7000-XL

Y-Achse
4 m

Durchmesser
4 m

Große Vorteile

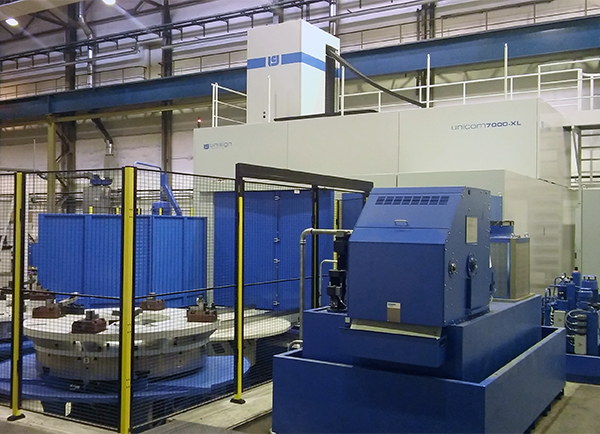

Diese Bearbeitungslösung mit extra großer Kapazität zum Drehen und Fräsen von wirklich großen Teilen bietet eine größere Durchgangshöhe in der Y-Achse und in der X-Achse und kann bis auf 5 Meter erhöht werden. Wie die Unicom 7000 ist diese Multi-task Portalmaschine in der Lage, eine hohe Leistung zu erbringen, ohne an Genauigkeit oder Qualität einzubüßen. Die Standardkonfiguration umfasst eine vertikale Karusselldreheinheit, einen Kopfwechsler und einen Palettenwechsler für große Paletten. Da weniger Aufspannungen nötig sind, ist die Vorlaufzeit kürzer und die Produktivität extra großer Werkstücke höher.

Lesen Sie mehr – inspirierende Kundengeschichten


Vorteile

Größer ist besser

Mit einem Multi-task CNC- Bearbeitungszentrum können extra große Werkstücke auf einer einzigen Maschine gefertigt werden. Damit wird die Bearbeitungszeit verkürzt und führt wiederum zu kürzeren Vorlaufzeiten. Die Unicom 7000-XL ist eine sehr flexible und funktionelle Maschine, die schnell sehr große Stahlmengen zerspanen kann. Die Palettenladestationen ermöglicht das Aufspannen von Werkstücken während des Bearbeitungszykluses, sodass die Produktivität weiter erhöht wird.

Zuverlässige Bearbeitung

Mit dem zweistufigen Getriebeantrieb zum Fräsen und Drehen erzielt diese CNC-Maschine ein hohes Drehmoment und eine hohe Drehzahl. Der Vertikalschlitten der Maschine mit dem Drehwerkzeugadapter ermöglicht das “Eintauchen” in das Teil sowie die Verwendung kurzer, stabiler Werkzeuge. Und die fertigungsbegleitende Messsonde, die eine zuverlässige Bearbeitung von festen Passungen realisiert, spart Zeit.

Reproduzierbare Genauigkeit

Die Unicom 7000-XL verfügt über eine fertigungsbegleitende Messsonde, die ohne Werkzeugwechsel funktioniert. Das bedeutet auch, dass die Reproduzierbarkeit der Aufspannungsstation bis auf wenige Mikrometer gewährleistet ist. Darüber hinaus werden noch größere Genauigkeiten in Endprodukten erzielt, da weniger Bearbeitungsaufspannungen am Anfang erforderlich sind. Bequemlichkeitshalber gibt es nur ein Werkzeugsystem in der ganzen Maschine für Dreh- und Fräsaufgaben. Und zur Sicherheit ist die Kabine völlig geschlossen.

Technische Spezifikationen

Diese CNC Maschine, die Unicom 7000-XL, verfügt über ein umfangreiches Werkzeugmagazin und mehrere Zubehörteile zum Drehen, Fräsen, Bohren und Schleifen. Verschiedene Palettengrößen sind auf derselben Maschine möglich. Sie kann zur Bearbeitung mit 4 oder 5 Achsen, mit mehreren Kopfvariationen, eingerichtet werden.

Arbeitsbereich

  • X-Achse
    3.450 / 5.000 mm
  • Y-Achse
    2.500 / 4.000 mm
  • Z-Achse
    1.600 mm
  • Durchgangshöhe
    2.000 / 2.300 mm
  • Tisch
  • Tischgröße
    2.000 / 2.500 / 3.000 / 4.000 ø mm
  • Störkreis
    3.000 / 4.500 ø mm

Spindel

  • Getriebespindel
    42 Kw
    6.000 min-1
    1.600 Nm
  • Karusselldreheinheit
    70 / 95 kW
    33.000 / 70.000 Nm

Verschiedenes

  • Werkzeuge
  • Kegelgröße
    HSK-A100 / Capto C8
  • Zahl der Speicherplätze
    # 97 - 200
  • Werkzeugwechselzeit
    10 sec
  • Geschwindigkeit
  • Eilgang
    40.000 mm/min
  • Vorschubgeschwindigkeit
    5 - 40.000 mm/min

Zubehör

  • Palettenwechsler
    standard
  • Winkelkopf
    standard
  • Universalkopf
    o
  • 5-Achs-Konfiguration
    o
  • Fertigungsbegleitende Messung
    o

CNC-Maschinenanwendungen

  • Energie
  • Allgemeine bearbeitung

Hochleistungs-Drehen, -Fräsen und -Bohren kennzeichnen die Herstellung von Komponenten für Energieanlagen wie Turbinen oder Windkraftanlagen. Dafür haben wir Maschinen, die dieser Belastung standhalten können. Ein Fräs-Dreh-Bearbeitungszentrum wie die Unicom6000, Unicom7000 und die Uniport7000-MTC oder eine multifunktionale Uniport6000 und Uniport7000 sind die perfekte Lösung, um diese anspruchsvollen Teile herstellen zu können.

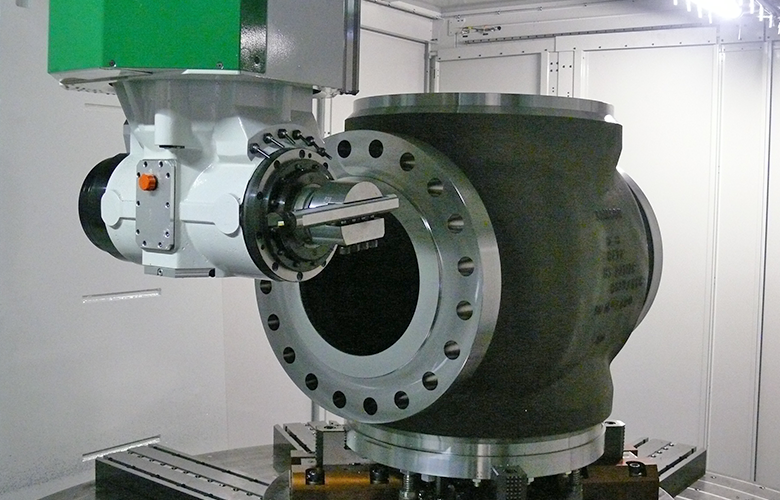

Pumpen und Ventile für die Öl- & Gasindustrie können hochkomplexe Teile in der Herstellung sein mit Dichtungen, Dichtungsringen, Flanschen und Anforderungen wie Spiralnuten rillen und elliptisches konisches Exzenterdrehen. Die Bearbeitungszentren von Unisign, mit dem hohen Automatisierungsgrad und speziell entworfener Software, sind eine einzigartige Lösung, die Teile fräsen kann, die andere nicht schaffen.

Weitere Informationen

Bei Unisign verstehen wir, dass unsere Kunden nicht nur eine CNC Maschine, sondern ein Verfahren kaufen. Der Teilepreis ist dabei sehr wichtig. Daher bieten wir für allgemeine Anwendungen Maschinen mit hohem Drehmoment und hohen Zerspanungsleistungen, einschließlich 5-Achsen- und 5-seitiger Bearbeitung und der Wahl aus verfahrbarem Tisch oder Palettenwechsler, je nach verfügbarer Standfläche.

anwendungen für allgemeine bearbeitung

Weitere Informationen
