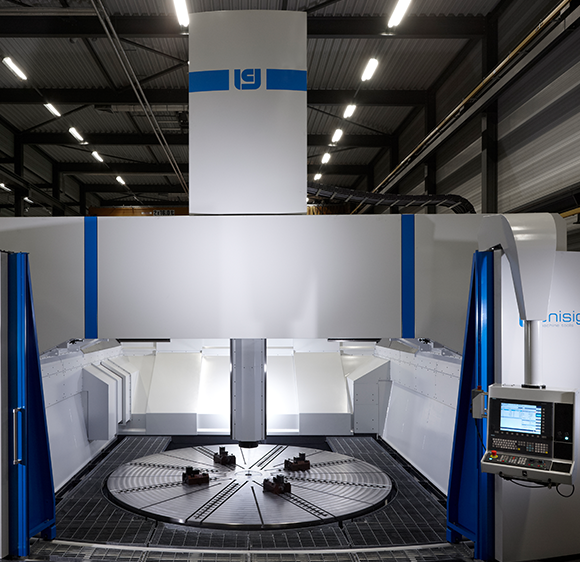

UNIPORT7000-MTC

Multi-task CNC-Bearbeitungszentren

Uniport7000-MTC

Fräs-Dreh Bearbeitungen

Leistungsstarke Bearbeitung

Kurze Durchlaufzeiten

Wenn Sie die Flexibilität von Fräs-Dreh-Bearbeitungen sowohl für Einzelteile, als auch für die Serienfertigung brauchen, dann wählen Sie die Uniport 7000-MTC. Diese Multi-task CNC-Maschine erreicht äußerst kurze Durchlaufzeiten und eine sehr hohe Genauigkeit und eignet sich perfekt zur schnellen Fertigung. Als eine obengeführte Maschine in Gantry-Bauweise mit einer verfahrbaren Portalbrücke und einer Karusselldreheinheit, wird sie auf unserer flexibelsten Maschinenplattform gebaut. Sie kann 5-Achs-Bearbeitung innerhalb eines großen Arbeitsbereichs durchführen und ist somit eine wirklich kosteneffiziente Produktionswahl für einen sehr breiten Einsatzbereich. Die innovative ‘Box-in-Box’-Konstruktion garantiert eine hervorragende Steifigkeit und ein sehr stabiles und akkurates Herstellungsverfahren.


Vorteile

  • Eine mit der Leistung von zwei
  • Hohe Kapazität
  • Schnelles Umrüsten

Eine mit der Leistung von zwei

Mit einer Unisign Multi-task Maschine erhalten Sie eigentlich zwei Maschinen in einer und senken damit Ihre Kapitalanlage. Bei solchen Maschinen gehen Flexibilität und Zuverlässigkeit Hand in Hand mit der Produktivität. Die große Auswahl an Spindeln, Antriebseinheiten und Bearbeitungsköpfen, die mit der Uniport 7000-MTC geliefert werden, erweitern ihre Kompetenzen enorm. Mit ihren Eigenschaften wie ein speziell für Drehwerkzeuge austauschbaren Kopf, der die Belastung der Lager beim Drehen eliminiert, können Sie sich einer langen Lebensdauer der Maschine sicher sein.

Hohe Kapazität

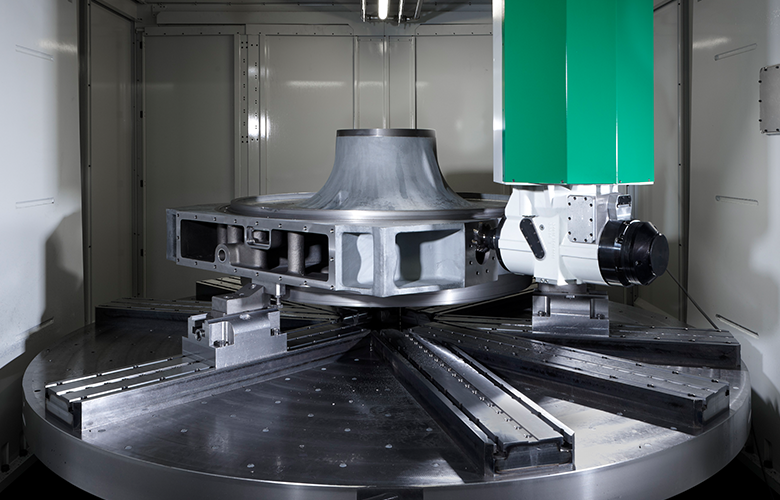

Mit der speziellen Dreheinheit mit hohem Drehmoment verfügt die Uniport 7000-MTC über eine enorme Kapazität, sogar für Teile mit großem Durchmesser. Sie kann auch eine sehr hohe Belastung bewältigen – bis zu 80 Tonnen auf einem 4,5 m großen Tisch – sodass sehr schwere Teile bearbeitet werden können. Mit der erweiterten Portalhöhe bis zu 2,6 Meter, können auch hohe Teile mit derselben Leichtigkeit bearbeitet werden.

Schnelles Umrüsten

Eine gute Zugänglichkeit, mit dem Tisch auf der Bodenebene, macht es für den Bediener leicht, den Tisch zu betreten, um Spannvorrichtungen und Werkstücke zu wechseln. Dies ermöglicht eine sehr schnelle Umrüstung! Sie ist vollständig geschlossen, sodass nicht nur das Arbeitsumfeld sauber bleibt, sondern auch ein hohes Sicherheitsniveau gewährleistet ist.

Technische Spezifikationen

Diese CNC-Maschine, Uniport 7000-MTC,  kann auf mehrere Weisen konfiguriert werden, somit kann aus verschiedenen Modellen gewählt werden. Ebenso gibt es eine große Auswahl an Optionen, einschließlich Spindeln und Bearbeitungsköpfen. Nachstehend sehen Sie was alles möglich ist.

  • Arbeitsbereich
  • Spindel
  • Verschiedenes
  • Zubehör

Arbeitsbereich

  • X-Achse
    3.000-6.500 mm
  • Y-Achse
    2.000-3.500 mm
  • Z-Achse
    1.600 mm
  • Abstand zwischen Spindel und Tisch
    500-2.100 mm
  • Tisch
  • Tischgröße
    2.000-6.000 ø mm
  • Störkreis
    2.500 - 6.500 ø mm

Spindel

  • Getriebespindel
    42/73 kW
    6.000 min-1
    1.600 Nm
  • Karusselldreheinheit
    95 kW
    bis zu 135.000 Nm

Verschiedenes

  • Werkzeuge
  • Kegelgröße
    HSK100A / Capto C8
  • Zahl der Speicherplätze
    # 52-206
  • Werkzeugwechselzeit
    10 sec
  • Geschwindigkeit
  • Eilgang
    40.000 mm/min
  • Vorschubgeschwindigkeit
    5 - 40.000 mm/min

Zubehör

  • Winkelkopf
    o
  • Universalkopf
    o
  • Verschiedene Drehwerkzeugadapter
    o
  • 5-Achs-Bearbeitung
    o
  • Fertigungsbegleitende Messung
    o

CNC-Maschinenanwendungen

  • Luft- und Raumfahrt
  • Allgemeine bearbeitung
  • Öl & Gas
  • Energie
  • Zug

Da sie eine der höchsten Zerspanungsleistungen im Markt erfordert, braucht die Luft- und Raumfahrtindustrie hochdynamische Maschinen. Die Unipent4000 und Unipro5000 eignen sich zum Beispiel perfekt zur Massenproduktion in diesem anspruchsvollen Umfeld und können 10 Liter Aluminium pro Minute mit höchster gleichbleibender Genauigkeit zerspanen. Für übergroße Teile oder Motorkomponenten bieten die Maschinen Uniport6000-HV, Uniport7000, Unicom6000 und Unicom7000 die besten Lösungen.

anwendungen für die Luft- und Raumfahrt

Weitere Informationen

Bei Unisign verstehen wir, dass unsere Kunden nicht nur eine CNC Maschine, sondern ein Verfahren kaufen. Der Teilepreis ist dabei sehr wichtig. Daher bieten wir für allgemeine Anwendungen Maschinen mit hohem Drehmoment und hohen Zerspanungsleistungen, einschließlich 5-Achsen- und 5-seitiger Bearbeitung und der Wahl aus verfahrbarem Tisch oder Palettenwechsler, je nach verfügbarer Standfläche.

anwendungen für allgemeine bearbeitung

Weitere Informationen

Pumpen und Ventile für die Öl- & Gasindustrie können hochkomplexe Teile in der Herstellung sein mit Dichtungen, Dichtungsringen, Flanschen und Anforderungen wie Spiralnuten/-rillen und elliptisches konisches Exzenterdrehen. Die CNC Bearbeitungszentren von Unisign haben einen hohen Automatisierungsgrad und eine speziell hierfür entworfene Software und bieten damit eine einzigartige Lösung, um solche Werkstücke zu bearbeiten.

anwendungen für öl & gas

Weitere Informationen

Hochleistungs-Drehen, -Fräsen und -Bohren kennzeichnen die Herstellung von Komponenten für Energieanlagen wie Turbinen oder Windkraftanlagen. Dafür haben wir Maschinen, die dieser Belastung standhalten können. Ein Fräs-Dreh-Bearbeitungszentrum wie die Unicom6000, Unicom7000 und die Uniport7000-MTC oder eine multifunktionale Uniport6000 und Uniport7000 sind die perfekte Lösung, um diese anspruchsvollen Teile herstellen zu können.

anwendungen für energie

Weitere Informationen

Angefangen bei Drehgestellen bis hin zu Rädern und von der Schweißvorbereitung bis hin zur Räderträgerbearbeitung, Unisign verfügt über äußerst vielseitige Maschinen wie die Univers6000, Uniport6000 und Uniport7000. Diese Fahrständer-Bearbeitungszentren in Gantry-Bauweise sind Teil des Maschinenwerkzeugprogramms, das entworfen wurde, um eine äußerst hohe Kapazität, Dynamik und rasche Beschleunigung zu leisten und einen großzügig bemessenen Arbeitsbereich zu bieten.

anwendungen für züge

Weitere Informationen
