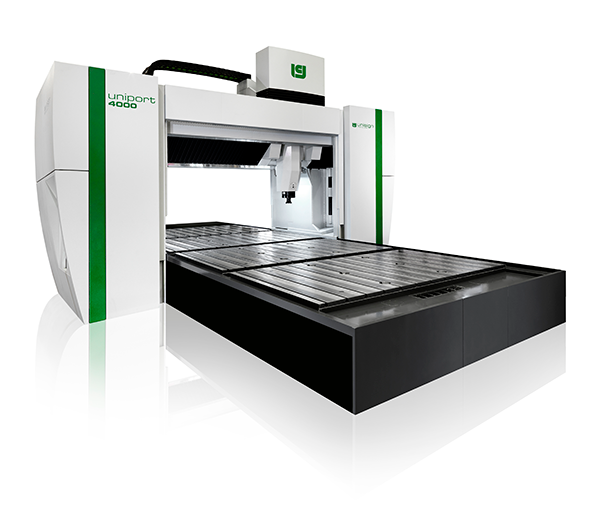

Uniport4000
Reisen bridge CNC-Bearbeitungszentrum
Uniport4000
Große, schnell
zerspante
Flachteile
Branchenführendes
Tischgröße-Kosten-Verhältnis
Flexibler Allrounder
Für OEMs in der Metallverarbeitung ist Flexibilität äußerst wichtig. Dies macht die Uniport 4000 zur perfekten Maschine in Gantry-Bauweise für eine ganze Reihe von Anwendungen, insbesondere für große und relativ flache Teile. Dieses kompakte CNC-Bearbeitungszentrum mit verfahrbarer Portalbrücke ist die kleinste Portalfräsmaschine in unserem Sortiment und hat ein stationäres Maschinenbett. Die steife Konstruktion und der doppelte Querträger gewährleisten hohe Stabilität. Zu den Optionen gehören geteilte Arbeitsbereiche zur Pendelbearbeitung, eine extra schnelle Spindel zur Hochgeschwindigkeitszerspanung und noch weitere Werkzeugmagazinplätze.
Vorteile
- Maßgeschneidert
- Dynamische Eigenschaften
- Gute Übersicht
Maßgeschneidert
Die Uniport 4000 kann durch Hinzufügen von zum Beispiel kundenspezifischen Vorrichtungen und Drehtischen maßgeschneidert werden, sodass sie vielen verschiedenen Anforderungen entspricht. Das Verhältnis zwischen Tischgröße und Kosten ist eines der besten in der Branche und bedeutet, dass alle unsere kundenspezifischen Lösungen ein hervorragendes Preis-Leistungs-Verhältnis bieten. Jede Maschine basiert auf bewährter Unisign-Technologie, unterstützt durch über 40 Jahre Erfahrung.
Dynamische Eigenschaften
Die 36 kW Hauptspindel dreht sich bei 12.000 U/Min (Option: 16.000 U/Min) und verfügt über einen geschlossenen Kühlkreislauf für hohe thermische Stabilität. Der doppelte Querträger an der Y-Achse bietet eine hohe Steifigkeit. Zusätzlich können elektronisch synchronisierte X-Achsantriebe an beiden Seiten angebracht werden, um die Steifheit noch mehr zu erhöhen. Der Arbeitsbereich der großen Y-Achse kann bis zu 3.500 mm erweitert werden.
Gute Übersicht
Das offene Bett der Uniport 4000 bietet einen hervorragenden Spanfluss sowie eine gute Sichtbarkeit, sodass das Verfahren einfach überwacht werden kann. Automatische Werkzeugwechsel aus dem Kettenmagazin mit 39 Speicherplätzen sind Standard an der Maschine.
Technische Spezifikationen
Diese CNC-Maschine, die Uniport 4000, ist mit zwei Hauptspindelkonfigurationen, 36 kW bei 12.000 U/Min oder 16.000 U/Min erhältlich. Die Hauptspindel ist mit einer HSK63- oder ISO40-Schnittstelle ausgestattet.
- Arbeitsbereich
- Spindel
- Verschiedenes
- Zubehör
Arbeitsbereich
- X-Achse2.000 - 20.000+ mm
- Y-Achse1.000 - 3.500 mm
- Z-Achse500 mm
- Durchgangshöhe610 mm
- Breite zwischen Ständern1.050 - 3.550 mm
Spindel
- Direktangetriebene Spindel36/58 kW
12.000/16.000 min-1
180 / 135 Nm
Verschiedenes
- Werkzeuge
- KegelgrößeHSK63A / SK40
- Zahl der Speicherplätze# 39/78
- Werkzeugwechselzeit8 sec
- Geschwindigkeit
- Rapid traversebis zu 40.000 mm/min
- Vorschubgeschwindigkeit5 - bis zu 40.000 mm/min
Zubehör
- Linearmaßstäbeo
- Pendelmoduso
- Werkzeugmessung und Werkzeugbruch über Lasero
- Siemens / Heidenhaino
CNC-Maschinenanwendungen
- Luft- und Raumfahrt
- Allgemeine bearbeitung
- Öl & Gas
- Energie
- Lkw
- Zug
Da sie eine der höchsten Zerspanungsleistungen im Markt erfordert, braucht die Luft- und Raumfahrtindustrie hochdynamische Maschinen. Die Unipent4000 und Unipro5000 eignen sich zum Beispiel perfekt zur Massenproduktion in diesem anspruchsvollen Umfeld und können 10 Liter Aluminium pro Minute mit höchster gleichbleibender Genauigkeit zerspanen. Für übergroße Teile oder Motorkomponenten bieten die Maschinen Uniport6000-HV, Uniport7000, Unicom6000 und Unicom7000 die besten Lösungen.
anwendungen für die Luft- und Raumfahrt
Bei Unisign verstehen wir, dass unsere Kunden nicht nur eine CNC Maschine, sondern ein Verfahren kaufen. Der Teilepreis ist dabei sehr wichtig. Daher bieten wir für allgemeine Anwendungen Maschinen mit hohem Drehmoment und hohen Zerspanungsleistungen, einschließlich 5-Achsen- und 5-seitiger Bearbeitung und der Wahl aus verfahrbarem Tisch oder Palettenwechsler, je nach verfügbarer Standfläche.
anwendungen für allgemeine bearbeitung
Pumpen und Ventile für die Öl- & Gasindustrie können hochkomplexe Teile in der Herstellung sein mit Dichtungen, Dichtungsringen, Flanschen und Anforderungen wie Spiralnuten/-rillen und elliptisches konisches Exzenterdrehen. Die CNC Bearbeitungszentren von Unisign haben einen hohen Automatisierungsgrad und eine speziell hierfür entworfene Software und bieten damit eine einzigartige Lösung, um solche Werkstücke zu bearbeiten.
anwendungen für öl & gas
Hochleistungs-Drehen, -Fräsen und -Bohren kennzeichnen die Herstellung von Komponenten für Energieanlagen wie Turbinen oder Windkraftanlagen. Dafür haben wir Maschinen, die dieser Belastung standhalten können. Ein Fräs-Dreh-Bearbeitungszentrum wie die Unicom6000, Unicom7000 und die Uniport7000-MTC oder eine multifunktionale Uniport6000 und Uniport7000 sind die perfekte Lösung, um diese anspruchsvollen Teile herstellen zu können.
anwendungen für energie
Weitere Informationen
Mit über einer Million Lkw-Vorderachsen, die jährlich mit Unisign-Maschinen hergestellt werden, kann man mit Recht sagen, dass wir wissen wovon wir sprechen, wenn es um Anwendungen im Bereich der Lkw-Hersteller-Industrie geht. Durch die Einführung der Unitwin6000, eine CNC Maschine mit zwei sehr leistungsstarken Hauptspindeln, haben wir uns eine weltweit führende Position erarbeitet. Die Verbesserung der Qualität und die Verkürzung der Taktzeiten ist erstaunlich!
anwendungen für lkws
Angefangen bei Drehgestellen bis hin zu Rädern und von der Schweißvorbereitung bis hin zur Räderträgerbearbeitung, Unisign verfügt über äußerst vielseitige Maschinen wie die Univers6000, Uniport6000 und Uniport7000. Diese Fahrständer-Bearbeitungszentren in Gantry-Bauweise sind Teil des Maschinenwerkzeugprogramms, das entworfen wurde, um eine äußerst hohe Kapazität, Dynamik und rasche Beschleunigung zu leisten und einen großzügig bemessenen Arbeitsbereich zu bieten.
anwendungen für züge
Weitere Informationen
Galerie

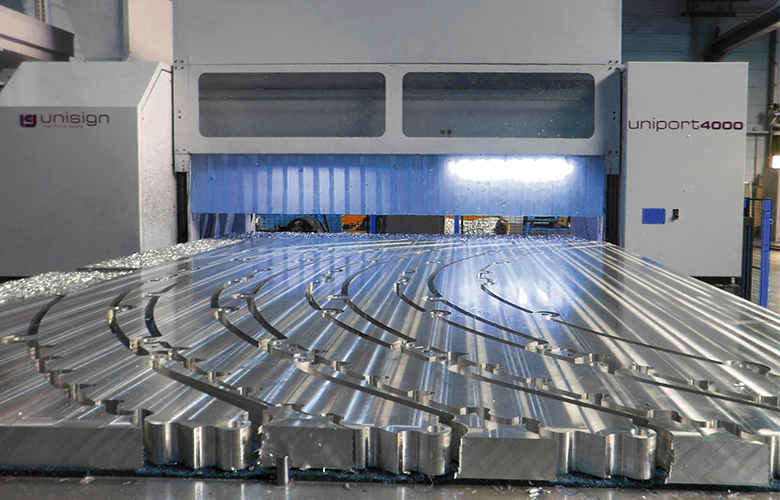

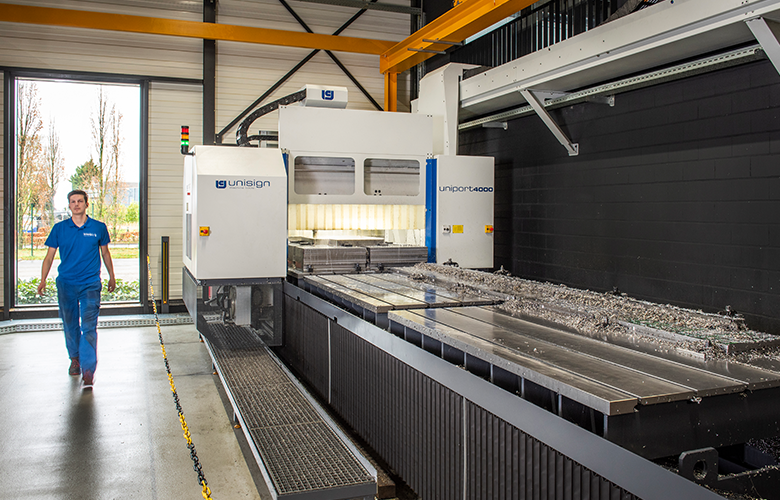

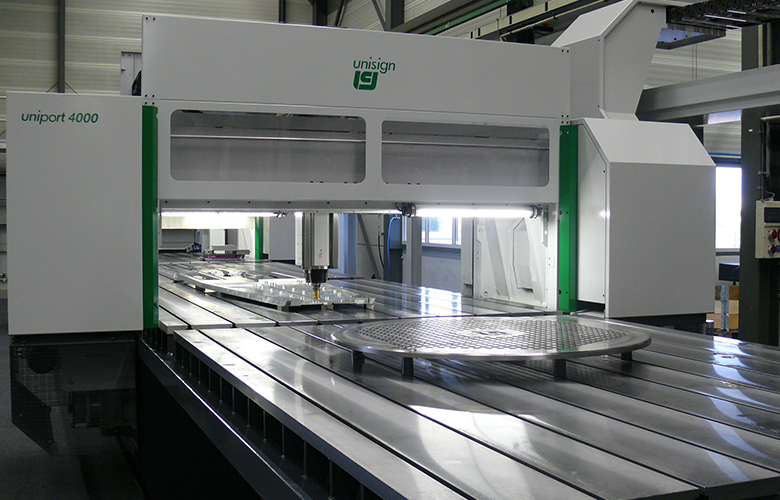

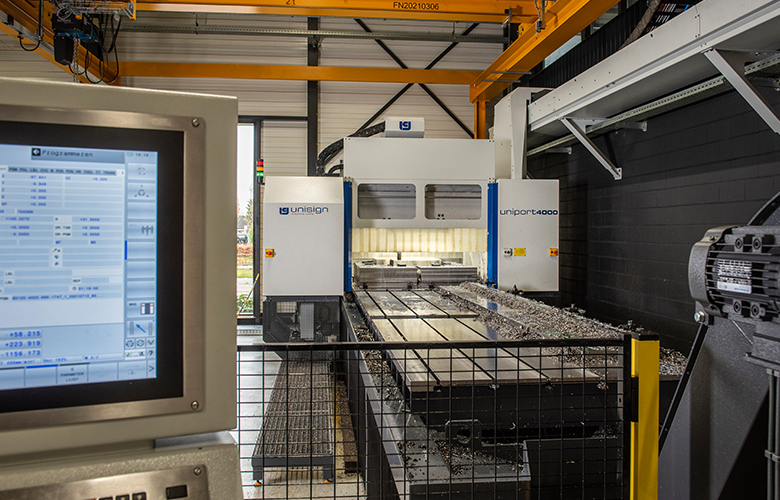

Uniport4000
Uniport4000
Uniport4000
Downloads
Möchten Sie eine gedruckte Version erhalten? Füllen Sie bitte alle Felder auf dem nachstehenden Formular aus:
